絵図と地図

絵図と地図の厳密な定義はありませんが、主として位置関係を明示して表現に絵画的要素があるものを絵図とし、近代的な測量によって作成され、方位、縮尺や記号など作図上の約束ごとによるものを地図とするのが一般的な考え方です。［川村博忠：近世絵図と測量術　古今書院　１９９２　ｐ１－５］

ここでは絵図と地図の区別は、とくに必要な場合以外は総称して「地図」とします。古代には現代でいわれる地図らしいものは見当たらず、江戸時代以降の近世になってから地図が出現しています。古代の地図は麻布、絹布や楮（こうぞ）、三椏（みつまた）、雁皮（がんぴ）を原料とする和紙に描かれ正倉院はじめ後年の複製を含め各地で保存されています。近世の地図紙は明礬（みょうばん）を溶かした水に膠（にかわ）の液をまぜた礬水（どうさ）を引いて墨や絵具に滲みを防ぎました。地図の枚数を数える際は「鋪」（ほ、しき、博物館、図書館で通常使用）のほか「枚」、「面」、「張」（はり）、「折」（おれ）の数詞で呼ばれています。寸法の大きい地図は折り畳んで帙（ちつ、損傷を防ぐための覆い）に入れられ保管されました。

地図のはじまり

６４５年（大化１）の大化改新のあと、大和朝廷では律令制度が導入されました。律令体制確立のため国家は国土の正確な把握を必要とし地図の作成を重視しました。日本書紀によれば６４６年（孝徳天皇、大化２）８月の詔（みことのり）には「國國の境堺（さかひ）を觀て、或は書（しる）し、或は圖（かたちか）きて持ち來て示（み）せ奉（まつ）るべし」とあります。これに応じてか６８１年（天武天皇１０）に多禰国（種子島など）、６８４年（天武天皇１３）に信濃国から地図が献上されていることが記述されています。しかし、これらの地図の現存は確認されていません。［武田祐吉編：訓読　日本書紀　臨川書店　１９８８　ｐ５３４、６３７、６４７］

その後、続日本紀によれば７３８年（天平１０）には聖武天皇が国郡図の作成を命じています。「辛夘　令天下諸國造國郡圖進（八月　天下の諸国をして国郡図を造りて進めしむ）」［皇學館大学史料編纂所：續日本紀史料　第七巻　皇學館大学出版部　２００５　ｐ８６（辛夘は辛卯「かのとう」が正）］

日本後紀によれば７９６年（延暦１５）には桓武天皇の勅令により国郡図の改訂が行われています。「諸國地圖、事迹疏略、加以年序已久、文字闕逸、宣更令作之、夫郡國郷邑、驛道遠近、名山大川形體廣狭、具録無漏焉（諸国の地図、事迹疏略なり。加以（しかのみならず）年序已（すで）に久しく、文字闕逸（けいいつ）す。宜しく更に之を作らしむべし。夫れ郡国郷邑、駅道の遠近、名山大川の形体・広狭は、具（つぶさ）に録して漏らすこと無かれ）［黒板伸夫・森田悌：日本後紀　集英社　２００３　ｐ７８、７９］

地図の発展

局地的な地図としては７世紀から条里図、荘園図といった絵図がつくられています。これらの絵図には図、図案、地図、庄図、杣図（そまず）、田図（でんず）、文図、班田図、校田図などと表記があるものも見られますが、各図の厳密な定義はありません。正倉院御物にある東大寺荘園絵図（墾田図、開田図とも）は８世紀中頃の作で２０鋪の絵図があります。うち１７鋪は麻布に、残り３鋪は紙に描かれており日本で最古の地図とされています。これらのなかには建設途上の東大寺と境域を表した「東大寺山堺四至図」（さんかいししず）と呼ばれる地図もあります。絵図には朝廷から地方に派遣された官吏である国司や算師が署名したものもあります。「算師散位正八位下小橋公石正」（「算」の文字はは竹かんむりに下）などの署名がみられものもあります。このような絵図は国家の土地政策の一環として作成されたものが多いのですが１２世紀頃（平安時代から室町時代）の貴族、社寺の私的な領有地を表した荘園図では領域や境界を明確にするために領主により作成されています。［金田章裕：古地図からみた古代日本　中央公論新社　１９９９　ｐ２７、２１４］

奈良時代には開田図（または墾田図）、平安時代には四至傍示（しいしぼうじ、「傍」は片へんに旁）図、鎌倉時代に下地中分図、堺相論図、実検図（差図または土帳）、南北朝、室町時代には郷村図、灌漑図が出現しています。［荘園研究会：荘園絵図の基礎的研究　三一書房　１９７３　ｐ２７、奥野中彦「荘園絵図の成立と展開」］

これらの絵図は地形を科学的に描写することなく、土地の所属と収穫高を明示するにとどまり公租（国税、地方税）を目的としたものでした。１６世紀後期の豊臣秀吉（とよとみ・ひでよし　１５３７～１５９８）による統治時代には国家事業としての検地が行われ検地帳には農耕地の面積、年貢、耕作者などが明示されています。明治以降は地籍調査による「公図」が作成されましたが、現在にいたるまで継続され「地籍図」として国家で管理されています。広範囲の地図としては７、８世紀以降、「行基図」（ぎょうきず）に見られるような日本列島全体の輪郭を形成している絵図が作成されましたが、国（地方）の位置関係を表した稚拙なものでした。また城下や寺域全体を表す絵図、宗教的な絵図なども作成されています。

京都では、古くは９２７年（延長５）に完成した律令の施行細則集といわれる「延喜式」（えんぎしき）に平安京の街路の様相が記載され、九条家本「延喜式」の追記古図には左京図、右京図が見られます。印刷刊行図としては、１６２６年（寛永３）頃に刊行された「都記」（みやこのき、作者不明）の京都図があり方格状の街区のみを表していますが、最古の刊行都市図といわれています。京都大学所蔵の都記には木村蒹葭堂（きむら・けんかどう　１７３６～１８０２　大坂の文人画家、蔵書家）や富岡鉄斎（とみおか・てっさい、１８３７～１９２４　京都の文人画家）の所蔵印があります。また１６３７年（寛永１４）の「洛中絵図」は手書き図で１６２５分の１相当です。大きな屋敷の敷地は間口、奥行の寸法が記入されているので実測図といえます。［金田章裕：古地図で見る京都　平凡社　２０１６　ｐ２７－３４、ｐ１１４－１２３］

江戸時代からは国家事業として各地方（国）の「国絵図」の整備が行われ、日本全体の地図も編集されました。国絵図からは縮尺や図式の科学的手法も取り入れ現在の日本地図にかなり近い形になってきていますが、測量技術や地図編集の技術が不十分であり正確性を欠くものでした。また地球上の絶対的な位置基準によっていません。これらに見られる欠陥は実測と天文観測による経緯度にもとづく「伊能図」ではかなり改善されています。しかし広範囲の地図は印刷、出版されたものではなく、一枚ずつ筆で描かれたものであり幕府内部や藩主の所蔵にとどまり、ほとんど利用されることはなかったようです。明治中期以降は国絵図、伊能図は陸地測量部の実測による地形図へと発展します。伊能図関連については項をあらため説明します。一方、民間でも利用できる日本全図や地方図が作成されました。これらは多くの利用者に供するため印刷、出版されたもので「流宣図」（りゅうせんず）や「赤水図」（せきすいず）が見られます。印刷技術もすすみ１７世紀初期は木版手彩色の印刷でしたが、後に浮世絵などと同様に色ごとに刷り重ねる手法を用いた多色刷りが出現しました。１９世紀初期には高橋景保による「新訂萬國全圖」のように銅版印刷の地図が刊行されています。出版図の登場は江戸時代の大きな特徴です。［京都大学文学研究科地理学教室・京都大学総合博物館編：地図出版の四百年　２００７　ｐ６－７］

伊能図が作成された当時、日本での地図は地表面を平面とみなし「方格図」の考え方で描かれていました。しかし中国では経線と緯線が斜交する「台形（梯形）図法」が適用され清国全体の「皇輿全覧図」（こうよぜんらんず）がつくられていました。この図法が日本へ伝えられた可能性もあります。

中世末期以降、地図が美術品としても用いられることがあり、京都を描いた「洛中洛外図屏風」、世界図・日本図を表した「家光枕屏風」、地図を意匠とした陶磁器「源内焼」の地図皿、行基図が描かれた伊万里焼などの芸術作品が見られます。「源内焼」は江戸中期に蘭学者、平賀源内（ひらが・げんない　１７２８～１７８０）の指導によって讃岐国志度で製作された三彩の陶磁器です。

行基図

行基（ぎょうき、ぎょうぎ　６６８～７４９、河内国出身、祖先は渡来氏族の高史氏か）は奈良時代の民衆仏教の指導者であり民衆、豪族層に広く仏教の教えを説き崇敬され、また寺院を多く建て、架橋、溜池などの土木事業や貧民救済にも尽力しました。東大寺の大仏建立にも勧進をつとめ朝廷から大僧正の位を賜っています。農地開発が仏教の浸透とともに行われ、７２２年（養老６）に「百万町歩開墾計画」が立てられ、翌年には現実的な開発奨励策である「三世一身法」（さんぜいっしんほう）が出されましたが行基も道路の整備や灌漑用水の修築などで開発に寄与したようです。たとえば大阪の狭山池は７世紀はじめに造られましたが、７３１年（天平３）に行基によって改修され、近年まで灌漑用水として利用されてきました。［伊藤俊一：荘園　中央公論新社　２０２１　ｐ１２－１４］

荘園制度の進展とともに朝廷が主導する地図作成事業は消滅しましたが社寺や武家による荘園図は作成しつづけられました。一方、行基は全国規模としての絵図を作成したと伝えられています。しかし行基が作成した絵図は現存せず、行基が絵図を作ったのかさえ疑問視されています。仁和寺所蔵の日本図（行基図）には「行基菩薩御作」とありますが、行基の死後５００年以上経た１３０５年（嘉元３）に作成されたものであり、行基が自身で描いたものではありません。

絵図の形態は山城国を中心として６０ヶ国ほどの輪郭を、俵状のいびつな円形であらわし、つなぎ合わせて日本列島全体のを形成しています。この絵図を「行基図」または「行基式日本図」と総称しています。行基図は全国的な最古の地図といわれ改訂しながら江戸時代初期まで使われていました。行基図は多種類あり京都下鴨神社、仁和寺、神奈川県金沢文庫などに現存、また鎌倉時代に編さんされた有職故事の事典といわれる類書、「拾芥抄」（しゅうがいしょう）にも載っていますが測量による地図とはほど遠いものです。「拾芥抄」は慶長年間（１５９６～１６１５）に印刷出版され、日本最古の出版図です。また「行基図」はかつて行基の奏上を契機として大晦日に行われた朝廷の行事、追儺（ついな）の儀式で疫鬼（えきき）を追い出す国土の限界を絵図にしたとの説があります。[海野一隆：地図に見る日本　大修館　１９９９　ｐ１０３]

京都の北野天満宮には行基図を刻した青銅の大鏡「日本地図鏡」があります。安土桃山時代末期に加藤清正（かとう・きよまさ　１５６２～１６１１）が奉納したといわれます。直径約１メートルあり鏡師、木瀬淨阿弥（きせ・じょうあみ　生年不明～１６１８）の作で九州から東北まで入っていますが、東北はほぼ全域が「陸奥」と刻され全面を大きく占めています。探検家、松浦武四郎（まつうら・たけしろう　１８１８～１８８８）も１８７５年（明治８）年に同様の鏡を奉納していますが、これには北海道も描かれています。

「行基図」は中国をへて朝鮮へも伝わったようです。１４０２年（明の建文４）、李氏朝鮮で作成された「混一疆理歴代国都之図」（こんいつきょうりれきだいこくとのず）、略して「疆理図」（きょうりず）、はアフリカからヨーロッパ、中東、中国、朝鮮、日本を含む東洋が描かれていますが、日本は「行基図」の形になって編集されています。龍谷大学所蔵のこの図には「行基図」が誤って西を上方にして描かれています。

江戸時代になると木版による地図の出版が行われるようになりました。１６５１年（慶安４）に出版された「日本国之図」（京都大学、国立歴史民俗博物館蔵）では、これまでの「行基図」の形式を踏襲しつつ、城や城下町が表現されており、欄外には検地による各国の石高も記載されています。また１６６２年（寛文２）、京都伏見屋で出版された「扶桑国之図」では海岸線が明確に描かれ、国ごとに彩色が施されており従来の「行基図」より、かなりの進歩が見られます。「扶桑」（ふそう）は中国のことばで東の海中にある神木といわれますが、日本の異称としてつかわれました。[京都大学地理学教室・京都大学総合博物館：地図出版の四百年　ナカニシヤ出版　２００７　ｐ３９－４４]

行基の墓所は生駒山の麓、奈良県生駒市有里町の竹林寺にあります。墓は築山になっており墓標と拝礼台があります。竹林寺は近畿日本鉄道生駒線の南生駒または一分から西へ徒歩２０分のところ、第二阪奈道路の南にあります。また行基の像が近鉄奈良駅中央口に見られます。１９９５年（平成７）、奈良市によって建立されたものです。

国絵図

国絵図は６０余りの国を単位とした地図で、豊臣秀吉が各地の検地を行い，大規模な文禄検地の結果から１５９５年（文禄４）、「文禄国絵図」といわれる地図が作成されています。１６００年（慶長５）、徳川家康が開いた江戸幕府は１６０４年（慶長９）、諸国の主要大名に命じて国ごとの絵図と土地台帳（郷帳）を作成し提出するように命じました。旧国単位の地図を国絵図（くにえず）といい作成開始時期によって「慶長国絵図」（１６０４～、徳川家康の時代）、「寛永国絵図」（１６３３～、家光の時代）、「正保国絵図」（１６４４～、家光の時代）、「元禄国絵図」（１６９７～、綱吉の時代）、「享保国絵図」（１７１９～、吉宗の時代）、「天保国絵図」（１８３５、家斉の時代）と呼ばれています。このうち寛永国絵図は１６３７年（嘉永１４）の島原の乱（天草一機）の前と後にそれぞれつくられ、また正保国絵図は明歴の大火で焼失し、寛文年間（１６６１～１６７２）に再製（再提出）され、製作時期の異なった２種類のバリエーションがあるようです。［高木菊三郎：一里塚と水準点　「測量」　日本測量協会　１９５９．８　ｐ３２］、［上杉和央：地図から読む江戸時代　筑摩書房　２０１５　ｐ６５、ｐ７０］

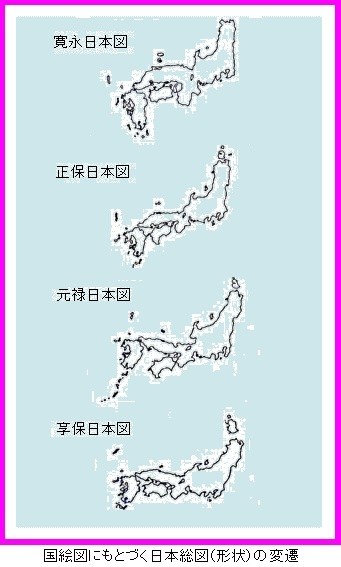

初期の寛永国絵図までは西日本諸国だけが対象でしたが、寛永年間に日本総図が縮尺十三万分一（１寸１里）と三十二万四千分一（４分１里）の２種類が作成されていました。正保年間で範囲は全国６８ヶ国に広がり、絵図の様式も統一されてきました。「正保国絵図」調製の布令では縮尺と一里山（一里塚）の記載が明記されており「道法六寸一里にいたし繪圖に一里山を書付　一里山無之所三十六丁一里に間を相究　繪圖に一里山書付候事」とあります。「六寸一里」は二万一千六百分の一に相当します。また一国一図を原則として、それぞれの国の絵図は郡ごとに色分けされ石高が記されました。各村は一つずつ小判形に囲まれて村名が記され国境を越える道も記入されています。山地の表現は山の側面の形をならべて鳥瞰図的に描く方法が採用されていますが、実際の景観を表したものではなく、山形で表された記号であり「山絵形」（やまえがた）と呼ばれる雲形定規もありました。そのほか道、郡界、一里山などの配色の統一もはかられました。一国の図面の大きさは南北（縦）５メートル以上、東西（横）３メートル以上のものもあります。幕府に収められた正保国絵図の原本は現在は残っていませんが、後年に幕臣、中川忠英（なかがわ・ただてる　１７５３～１８３０、江戸時代の旗本）が模写した４２ヶ国分、６７鋪が国立公文書館にあります。［川村博忠：正保国絵図の調進と絵図様式の統一化について「歴史地理学紀要」２１号　歴史地理学会　１９７９　ｐ５５－８４］

国絵図は各藩ごとに作成された絵図でしたが、正保国絵図以降、幕府では調整が企画され、まず幕府から派遣された巡見使によって国情が把握されました。ついで収集された各藩の国絵図を接合して集成した縮尺約四十三万分の一（３分１里）の日本総図「正保日本図」が編集されました。これには北條氏平（ほうじょう・うじひら　１６３７～１７０４、安房守）が関与していたと見られます。１７世紀末には正保日本図の修正、調整も行われました。［川村博忠：江戸幕府の国絵図事業と日本総図の修正　国絵図研究会編「国絵図の世界」柏書房　２００５　ｐ１０］

１７世紀末から１８世紀のはじめには８３ヶ国の「元禄国絵図」が提出され、日本総図として縮尺三十二万四千分一（４分１里）の「元禄日本図」が作成されましたが、地形の正確さにおいては正保日本図より後退しているといわれています。しかし国の領域間境界は当事者間で調整が行われたもので国境は厳密になっています。隣国との国境付近を抜き出した「縁絵図」（へりえず）を持ちより記載内容に、くいちがいがないか相互に確認しました。また蝦夷地（北海道）や千島は松前藩によるものが、また琉球は薩摩藩によるものが正保国絵図以降に現れますが、実際とはかなり異なっています。元禄国絵図は５ヶ国と琉球をあわせ８鋪（ほかに模写本８鋪）が国立公文書館にあります。

ついで徳川吉宗（とくがわ・よしむね　１６８４～１７５１）の指示により「享保国絵図」が提出され、縮尺二十一万六千分一（６分１里）の「享保日本図」が編集されましたが、１７１８年（享保３）から２年間、３回にわたって全国一斉に見当山（みあてやま、めあてやま）の望視調査を実施しました。北条氏如（ほうじょう・うじすけ　１６６６～１７２７　幕臣）、建部賢弘（たけべ・かたひろ １６６４～１７３９、和算家、関孝和の高弟）の指導によりました。隣国の目当山２、３ヶ所が自国のどの地点から見通せるかの報告を求めました。交会法により隣接図との整合性をはかろうとしたものです。１７２７年（享保１２）に作成された望視調査記録「諸国見通目録」（国立公文書館蔵）によると全国２０３ヶ所の望視地点と８６ヶ所の見当山、測定された方位が記載されているようです。たとえば山城国（京都）の愛宕山は６ヶ国、９ヶ所から望視、比叡山は近江国（滋賀）、３ヶ所から望視されています。離島も同様に望視調査が行われています。［川村博忠：現存した享保日本図の見当山測量原図　「歴史地理学」５６巻３号　２７０　歴史地理学会　２０１４　ｐ２３－３６］

幕府による国絵図の整備で最後になった「天保国絵図」は、これまでの手順と異なり、諸国からは変更箇所を描いた「懸紙」（かけがみ、掛紙とも）を提出させ、これによって幕府が雇った絵師により国絵図が清書されました。これらの原本は現在、８３鋪（重複分を含み１１９鋪）が国立公文書館で保管されています。天保国絵図から編集して全国図「天保日本図」は作成されなかったようです。

国絵図は幕府に提出された権威のある地図として正保国絵図以降は幕府の紅葉山文庫に収められ保管される一方、幕府勘定所にも収められ、領地争いなどの評定にあたって役割を果たすこともありましたが、実務に供されることは、すくなかったようです。しかし控えや写しが各地方に残存しています。国絵図の各地方での作成過程で測量技術も向上し、かつ全国的に農民、町人にも伝搬、実務として習得されました。明治維新後も各府県で手入れされ、地方独自のいわゆる「官版府縣圖」（府県管内図）として発行されているものもあります。

国絵図作成の具体的な方法は清水貞徳（しみず・さだのり　１６４５～１７１７）が１６９４年（元禄７）に著した「國繪枢要」や清水の弟子、河原貞頼（かわはら・さだより　１６６５～１７４３）が１７２７年（享保１２）に著した「國圖要録」があり、後者は前者を補充したものです。はじめに「程量」といい、その国の広がりと図形を察知し、広狭によって絵図作成に必要な、おおよその日数を見積もります。ついで「時察」といい測量に適した時期を考慮して作業計画を立てます。絵図には「真図」、「行図」、「草図」があり図示する内容の精粗によります。真図はすべての地物を忠実に描写し、山の植生までも図示しますが、国の大小によって「真」の程度は異なります。真、行、草のどれにするかを決めて適当な縮尺を定めます。

測量に必要な人数は一班に６名として景観の写生、距離、方向の測量をはじめ棹立て、野帳（のちょう）記入などの役目を分担します。行程は一日、３里程度とします。地元に案内を乞う場合は検地を思わせる質問はしないなどの注意もあります。絵図を仕立てるための用紙の準備も必要でした。また測量の開始にあたっては奉行所から関係地域へ人馬の提供など先触れをしてもらいました。

測量はまず外周を測量してその後、内側の測量をします。起点に棹（初棹）を立て１、２町先で初棹と視通のあるところに、べつの棹を立てます。方角と距離を測定し、これを繰り返します。測量の道筋からよく見える高山などの目標の方角を測り、さらに離れた他地点からも同じ目標を遠望して方角を測ることを「遠的」といいますが、遠的によって棹間の測量や野帳の記入誤りを確認することができます。また遠的と同時に高山などの高さを求めておきます。国絵図が完成した後、山の高さを目録に記載することがあります。この場合は城下からの高さになります。

測量が終われば野帳にもとづき製図をすれば絵図ができあがります。絵図は狩野派の絵師による清書もあるようです。測路ばかりの写図によって折本に仕立てることを「道作」（どうさく）といいます。絵図ができあがると分間（ぶげん、縮尺のこと）、地物の詳細などを記載した目録とともに藩主に提出します。なお国絵図はいずれの時期のものでも測量した結果がそのまま図面に再現する方法で描かれており地球の球面上の図形を平面に描くための幾何学的変換はされていません。［川村博忠：近世絵図と測量術　古今書院　１９９２　ｐ１６５－１９１］

宇治市歴史資料館には正保國繪圖のうち山城国の絵図が所蔵されています。１６４６年（正保３）頃に作成され京都所司代の板倉重宗（いたくら・しげむね　１５８６～１６５７）、代官奉行の五味豊直（ごみ・とよなお　生年不明～１６６０）、山城長岡藩主であった永井直清（ながい・なおきよ　１５９１～１６７１）が絵図元になっています。縮尺は「七寸一里」で一万八千四百分の一に相当します。洛中は非常に詳しく、東に加茂川、南西に桂川が流れ、鹿苑寺（金閣寺）は三層の楼閣と池まで描かれ、東山には多数の社寺を配し、たとえば五条大橋であれば「五条石橋長七十六間広三間二尺」というように橋の規模がわかるような添書きもあります。［国絵図研究会：国絵図の世界　柏書房　２００５］

流宣図 （りゅうせんず、石川流宣作）

行基図（行基式日本図）は江戸時代初期には木版図として刊行されましたが、１７世紀後期には浮世絵師、石川流宣（いしかわ・とものぶ　１６６１～１７２１頃）が作成した、いわゆる「流宣図」（りゅうせんず、石川の地図総称）が行基図にとって代わりました。石川は「見返り美人」の絵画で著名な菱川師宣（ひしかわ・もろのぶ　１６１８～１６９４、江戸時代初期の画家、浮世絵師）の弟子であったようです。石川は日本図、世界図、江戸図の木版地図の作画を手がけており、芸術性と実用性とを備えた流宣図は民間、庶民レベルまで江戸の社会で広く利用されました。

主な刊行は１６８８年（元禄１）「万国総界図」、１６９１（元禄４）「日本海山潮陸図」（以上ともに版元は江戸の相模屋太兵衛）、１７０３年（元禄１６）「日本山海図道大全」、１７５６年（宝暦６）「分道江戸大絵図」などがあります。なかでも１６９１年（元禄４）初版の「日本海山潮陸圖」は３０回以上改版され、最終と思われる改版は１７７８年（安永７）に行われています。流宣図はもととなる測量の稚拙さもあり実際の地形もデフォルメされていますが、図面上で余白の少ないバランスのとれた美しい芸術性を重視した地図になっています。

流宣図は、ほぼ１世紀にわたり長期間、利用されましたが、この間、１７００年（元禄末）頃、「改正大日本備図全」が作者、岡田自省軒（おかだ・じせいけん　１６８８～１７０４頃）絵師、馬淵自藁庵（まぶち・じこうあん）により大坂で刊行されました。流宣図で重視されなかった日本の正確な形を追求していますが、流宣図ほど普及はしなかったようです。

日本志 （森幸安作）

森幸安（もり・ゆきやす　１７０１～没年不明）は京都出身の地図・地誌製作者で江戸中期に大坂で活躍しました。森の作品「日本志」は天文図、世界図、日本図、日本各国図、都市図、神社仏閣図、景勝図などと地誌から成り立っています。１７５１年（寛延４）に作成した「日本志輿地部　地球天合線度圖」では地球上の日本の位置をあきらかにしています。１７５４年（宝暦４）に作成した「日本志輿地部　日本分野圖」には方格状の経緯度線が引かれています。この地図は森幸安自身の注釈によれば大坂の絵師、橘守国（たちばな・もりくに　１６７９～１７４８）が所持していた地図をもとに修正を加え経緯度線を引いたものです。経緯度線の入った日本図としては最初のものであり、それまでの絵図と異なり地形の正しさと詳しさを目指しています。１７５３年（宝暦３）の「中古京師内外地圖」と「中昔京師地圖」では、前者は平安時代から室町時代の京都を、後者は戦国時代の京都をそれぞれ描いています。また１７５５年（宝暦５）の「日本尚古圖」は歴史地図で過去の日本を考証しています。［上杉和央：地図から読む江戸時代　ちくま新書　２０１５　ｐ１５１－１６１］

この時期、伊勢松坂では小津栄貞（おづ・よしさだ　１７３０～１８０１、後の本居宣長）が１７４６年（延享３）頃に詳細な日本図を作成しています。当時の社会に普及していた流宣図の内容に疑いをもち正しさと詳しさを追求した地図です。［上杉和央：地図から読む江戸時代　筑摩書房　２０１５　ｐ１６１－１６６］

赤水図 （せきすいず、長久保赤水作）

長久保赤水（ながくぼ・ せきすい　１７１７～１８０１）は常陸国多賀郡赤浜村（現在の高萩市）出身の地理学者、儒学者です。１７６５年（明和２）、磯原村（現北茨城市）の運搬船、姫宮丸が銚子沖で遭難し４３日後、安南国（ベトナム）に漂着し生存者４名は長崎に送還されましたが１７６７年（明和４）、長久保は引取りの役人一行に加わり長崎へ往復しました。長崎ではオランダや清国の事情について見分を深めました。

１７６８年（明和５）、１５年かけ作成した「改製扶桑分里図」（かいせいふそうぶんりず）が完成、縦８５、横１３５センチメートルの大作です。１７７７年（安永６）には水戸藩主徳川治保（とくがわ・はるもり　１７５１～１８０５）の侍講となっています。１７７９年（安永８）、「改製扶桑分里図」を原図として「改正日本輿地路程全圖」（かいせいにほんよちろていぜんず）、通称「赤水図」を大坂の版元、浅野弥兵衛から出版しました。この地図はそれまでに刊行された地図や資料をもとに編集され、実測によるものではありませんが、地形を重視した地図になっています。民間による地図の利用は流宣図から赤水図に移りました。赤水図からは図面としての美しさよりも地形の正確さを重視する地図に替わってきています。［堀淳一編：地図　作品社　１９９４　ｐ９２（織田武雄：女人国物語）］、［上杉和央：地図から読む江戸時代　筑摩書房　２０１５　ｐ１７４］

赤水図では緯線は等間隔の平行直線で表され、経線とされるものは緯線に直交して描かれています。緯線には緯度が記載されており緯度値は渋川春海（しぶかわ・はるみ　１６３９～１７１５）の観測によるもので「改製扶桑分里図」には付表があります。経線には経度は記載されていません。経緯度線は森幸安の「日本志輿地部　日本分野圖」の影響を受けているとの説もあります。しかし長久保と森との交流については確認されていません。いずれにしても長久保自身が実測し、投影した経緯度線ではありません。［上杉和央：地図史における森幸安の再布置「歴史地理学」２４８　歴史地理学会　２０１０．１　ｐ５６－６８］

赤水図は１０里を１寸として縮尺は約１３０万分の１となっています。６色刷で、蝦夷地、琉球を除く日本全土が表されています。赤水図には柴野栗山（しばの・りつざん　１７３６～１８０７、讃岐出身の儒者、湯島聖堂で学ぶ）の序文があり長久保による２０年あまりの研究の結果、この図が完成したことが記され、また図の下部には長久保による説明文が載せられ縮尺、方位などが科学的に考察されていることがわかります。版元は藤屋（浅野）弥兵衛（ふじや・やへえ）です。赤水図は伊能忠敬の地図より約４０年前に出版され、明治初期までの一世紀間に長久保の死後も含め１８４０年（天保１１）まで８版を数えました。実測による伊能の地図には劣りますが伊能図は市中にでまわることはなく、この赤水図が江戸後期の印刷、出版図として明治時代まで一般に広く使われました。１８２３年（文政６）にオランダから来日したシーボルト（Philipp Franz von Siebold １７９６～１８６６）も赤水図に注目し本国に持ち帰っています。

長久保は日本図のみでなく「地球萬國山海輿地全圖説」、「△蘭（おらんだ）新訳地球全圖」（△は口へんに咼、実際の作者は大坂の蘭学者、橋本宗吉（はしもと・そうきち　１７６３～１８３６）または曽谷応聖（そだに・おうせい　１７３８～１７９７）か）などの世界図の作成、出版にも関わっています。これらは当時、日本の政治、社会の海外への関心が高まってきたことが背景にあるようです。

長久保の生誕地である高萩市赤浜には１９８７年（昭和６２）に建てられた記念碑があります。ＪＲ常磐線高萩から北へ国道の赤浜信号を東にはいり旧街道に面し北側です。「長久保赤水誕生地」と彫られ経緯度線のはいった日本地図も描かれています。この生誕地碑から旧街道を北へ１キロメートル、東側に松林の砂丘が見られますが、北端に長久保一族の墓地があります。墓地の入口には「從是東　贈從四位　長久保赤水之墓」と彫られ高さ３メートル程度の石柱があり目印になります。墓地の中央には長久保赤水の墓碑があり「水戸前講讀官　赤水○○翁碑」（○は判読不明）と彫られています。また長久保の旧宅はこの墓地からさらに北へ２００メートル、国道にでる手前にありますが、非公開です。この位置からＪＲ常磐線南中郷まで徒歩１０分です。

２０１８年（平成３０）、長久保赤水生誕３００年記念に関連して、東京日比谷の市政会館で長久保赤水展が開催されました。「改正日本輿地路程全圖」の各版をはじめ、長久保赤水像の展示もありました。

江戸後期の地方図

江戸後期には各地で「分間絵図」（ぶげんえず）が作成されています。分間（ぶげん、分見とも）とは縮尺のことで、たとえば実測した距離、１間（けん）とか１０間を１分（ぶ）として表すことですが、転じて「測量」の意味もあります。明治時代の土地境界図（地籍図）を分間図とよばれることがあります。また分間と同様の使い方として土地の測量（術）を｢町見」（ちょうけん、まちみ）または「町見術」、測量図を「町見図」とよんでいました。「町見師」という測量技師もいたようです。右の国絵図、町見図は国立公文書館所蔵のものです。

国絵図は幕府の命により各藩で作成されましたが、ほかに各藩の行政上、多くの絵図が作成されています。これらは総称して地方図（じかたず）といわれています。地方図には村絵図、郡絵図などの一般図、目的によって田畠絵図、道中絵図、川絵図、山絵図、海辺絵図、論所絵図などがあり一般図に対して現在での主題図に相当します。これらのうち田畠絵図は検地の結果だけでなく屋敷地、道路、堤防などの土地の状態が図示されました。海辺絵図は海岸防備の目的で幕府に提出されました。また論所絵図は村の境界争い（境論）が決着すると境界線を絵図面に描き双方の村役人が捺印し取り交わしました。

絵図作成のための測量も放射法、廻り分間法、導線法、交会法などがありました。放射法は測量対象地域の中央に基点を設置し、基点から四方の測点を視準して方向と距離を求め各測点の位置を図面に落とす方法で村絵図の作成などで用いられました。廻り分間法や導線法は現在のトラバース測量に近い方法で検地にもつかわれました。交会法は位置の確定した複数の測点から同一の目標を視準した方向線の交わりによって図上の位置を決める方法です。測量の成果を絵図にして刊行するため「絵図師」という職業も盛んになってきました。京都では江戸中期、後期の絵図師として矢野長兵衛（やの・ちょうべえ　生没年不明）と同次男、矢野夜蝶（やの・やちょう　１７８２～１８２９）が活躍しています。初代、矢野長兵衛は１７７８年（安永７）に出版された「山城州絵図」の版元の一人です。［京都市歴史資料館：絵図のまなざし（テーマ展図録）２０１５］

道中絵図は藩主の参勤交代に利用され往還道筋に見える地物が描かれ携帯の便もはかられましたが江戸時代、世情が安定してくると庶民の間で伊勢参りなどの旅行が盛んになります。このため官民によって各種の道中絵図が作成されました。道中絵図は陸路や海路を表した絵地図であり現代の道路地図と観光案内を組み合わせたようなものです。したがって正確に地形を表したものではありませんが宿場や名所の位置関係は明らかで旅行に便利なように構成されています。１６９０年（元禄３）、遠近道印（おちこち・どういん１６２８～１７１０頃、絵図師、本名は藤井半知か、北条氏長の指揮による明暦大火後の江戸復興計画図の事業に参加）と菱川師宣（ひしかわ・もろのぶ　１６１８か～１６９４、浮世絵師）が製作した「東海道分間絵図」は代表的な道中絵図で、一万二千分の一図に河川、橋梁、宿場、名所などが描かれています。右の分間絵図は国立国会図書館所蔵のものです。

遠近道印は道中絵図のほか１６５７年（明暦３）年の江戸大火後に「江戸大絵図」（寛文江戸図とも）といわれる測量図も刊行しています。そのほか江戸時代には地形よりも目的に合った情報を織り込みデフォルメされた案内図、観光図なども作成され庶民の旅行にも活用されています。江戸時代には鍬形恵斎（くわがた・けいさい　１７６４～１８２４、恵は、くさ冠がつきます）による鳥瞰図があり芸術品として珍重されました。

江戸切絵図

江戸の地図は日常生活や経済活動に不可欠のものでした。当時の江戸の屋敷、社寺には住所表示も表札もありませんでした。江戸初期には、江戸中心部の地図「大絵図」がありましたが、携帯に不便なため江戸後期には地域に分割した「切絵図」（切図とも）がつくられました。１２０以上の版元があったといわれています。尾張屋清七による「尾張屋板」は武家地を白、町人地は灰、社寺は赤などの多色で区分けし名所はイラストを描き、細かい道筋や大名屋敷の名前なども記入されたもので、わかりやすさを重視した地図でした。現在の住宅地図のようなものです。［池波正太郎：江戸切絵図散歩　新潮文庫　１９９３］

日本でつくられた世界図

日本おける世界図については、１８世紀の中期になると蘭学が台頭し、西欧の世界図や地理書籍が普及してくると、マテオ・リッチ（Matteo Ricci　１５５２～１６１０、中国名は利瑪竇）により紹介された「坤輿万国全図」のように楕円形に描かれた世界図にかわり、東西両半球を双円形に描く世界図がつくられるようになりました。経緯度のある方眼表示も西欧から伝えられました。内容も西欧の知識を取り入れ、印刷技術も従来の木版刷りにくらべて細密な表現が可能な銅版刷りも出現してきました。双円形世界図の例としては司馬江漢（しば・こうかん　１７４７～１８１８）による「地球全図略説」、高橋景保（たかはし・かげやす　１７８５～１８２９）による「新鐫総界全図」（しんせんそうかいぜんず、大西洋上のカナリア諸島を経度０度）、「日本辺界略図」（新鐫総界全図の日本部分を拡大、京都を中度（経度０度））、「新訂万国全図」（京都を経度０度）、山路諧孝（やまじ・ゆきたか、「かいこう」とも　１７７７～１８６１）による「重訂万国全図」ながあります。幕末から経緯度を直交させ、方形の紙面に全世界を描くという方形図、たとえばメルカトル図が普及してきました。従来の双円形では海洋が切断され欧米から日本への航路を表現することが困難でしたが、方形図により解消しました。日本では欧米のように航海図としての利用よりも、見やすさの点から普及ししたようです。例として永井則（ながい・そく　生年不明～１８５４、福岡藩）による銅板万国輿地方図などがあります。

神戸市立博物館には「四都図・世界図屏風」といわれる１７世紀初期に作成された８曲１双の屏風があります。左４曲はリスボン、セビリア、ローマ、コンスタンティノープルの４都市の鳥瞰図の上部に高貴な男女と王侯騎馬を配する屏風で、右４曲は高い装飾性の世界地図です。１７世紀初期、日本で布教活動を展開したイエズス会のセミナリオで、西洋画の技法を習得した絵師によって描かれたと想定されています。都市図、世界図の原図は、１６０９年版カエリウス（Petrus Kaerius １５７１か～１６４６、フランドル地方の地図製作者）改訂の大型壁掛け世界地図にもとづくと考えられます。

西洋でつくられた日本図

マルコ・ポーロ（Marco Polo １２５９～１３２４　イタリア、ベネチアの商人）は著作「東方見聞録」のなかで中国で聞いた噂話として、日本を黄金の国ジパングと紹介しています。１５２８年、ボルドーネ（Benedetto Bordone　１４６０～１５３１ イタリア、画家、地図制作者）は１５２８年の著作「世界島嶼誌」のなかで単独の日本地図を描いています。"ciampagu"（ジパングのことか）の表記が見られます。-

フランドル（ベルギー）の地図製作者、地理学者であるオルテリウス（Abraham Ortelius　１５２７～１５９８）は１５７０年に世界初の近代的地図帳「世界の舞台」（Theatrum Orbis Terrarum）を編集しました。この地図は１５９１年（天正１９）、ローマから帰国した少年遣欧使節を引率したヴァリニャーノ（Alessandro Valignano　１５３９～１６０６）から豊臣秀吉に献上されましたが日本はこの中の「アジア図」に小さく描かれているだけでした。しかし同地図帳１５９５年版には単独の日本地図が追加されました。ヨーロッパにおける最初の日本地図です。原図はテイセラ（Luis Texeira　１５２７～１６０４）の作ともいわれますが、もともと行基図を参考にしたようです。１６世紀中期には行基図をもとにした日本が中国（明国）や西欧にまで伝えられ世界図に描かれた日本の原型となっています。[竹内正浩：地図で読み解く日本の戦争　ちくま新書　２０１３　ｐ２１－２２]

ポルトガルの地図製作者モレイラ（Ignacio Moreira　１５３８－没年不明）は天正(てんしょう)遣欧使節の帰国に同行して１５９０年（天正１８）に来日し、２年間の滞在中に西日本一部の経緯度などを実測し、それ以外の地域は各地の大名などからの情報をもとに、１６１７年に現在の地図に近いものがつくりました。原図は失われたようです。

１６４１年、江戸幕府の鎖国により日本の情報が少なくなり地図も想像によるものが多いようです。しかし外国人によって道中記までつくられています。１６７９年のタヴェルニェ（Jean-Baptiste Tavernier　１６０５～１６６７）というフランスの宝石商による旅行記には日本全図を含みますが、著者は来日できずバタビアで入手した日本の情報によるものです。富士山のところには”Fusino amma montagne toujours couverte de neige”（富士山は常に雪に覆われている）と注書きがあります。１６６９年、オランダ人牧師、モンタヌス（Alnoldus Montanus　１６２５頃～１６８３）は来日することなく在日のオランダ人の情報をもとに長崎江戸道中記をアムステルダムで刊行しています。また１７４０年、オランダ商館の医師ケンペル（Engelbert Kaempfer　１６５１～１７１６）は在任中２回、商館長の江戸参府に随行し、その道中でひそかに測量を行い長崎江戸道中記を作成しています。［山下和正：西洋版日本道中図「地図ニュース」No.３７８　日本地図センター　２００４．３　ｐ７－１０］

１７１５年、オランダのレーラント（Adiriaan Reelant １６７６～１７１８、ユトレヒト大学東方研究学者）は「日本帝国図」をユトレヒトで刊行してます。銅板手彩色です。この地図は１６９１年（元禄４）に刊行された浮世絵師、石川流宣の「日本海山潮陸図」を模写したものです。
