迅速測図・仮製地形図の作成

迅速測図の作成

1879年(明治12)、参謀本部測量課長、工兵少佐小菅智淵(こすげ・ともひろ 1832〜1888)の「全國測量速成意見」にもとづき迅速測図施行計画によって全国の二万分の一の地形図の作成を進めました。当時軍制はまだ幕府から引継いだフランス式が残存しており測量・地図作成も陸軍兵学寮のお雇い仏陸軍大尉ジョルダンなどの指導により1873年(明治6)に発行された「地圖彩式」によるものでした。

1884年(明治17)の地形測量課服務概則よれば二万分一内国図は「多面体影式」を採用して、子午線ハ英国グリニッジから起算すること、また三角点を決定、水準測量によってその標高を求め測板(平板)に展開することとしています。

1880年(明治13)〜1886年(明治19)に参謀本部が平板測量によって東京府下、千葉、茨城、埼玉、神奈川県の一部を描いた第一軍管地方二万分一迅速測図の原図921枚は国土地理院で保存されています。フランス式図式といわれ彩色と文字が華麗で、地図の欄外に「視図」といい、その土地の著名な景観や建物のスケッチや断面図もあり芸術性豊かな地図です。このことからも当時、川上冬崖(かわかみ・とうがい 1828〜1881、信濃松代出身、幕末明治初期の洋画家)をはじめ多くの画家が測量部門に採用されたことを理解できます。原図は1991年(平成3)に複刻され「明治前期手書彩色關東實測圖 第一軍管地方二万分一迅速測圖原圖覆刻版」として日本地図センターから限定170部が発行されています。[長岡正利:明治前期の手書彩色関東実測図「国土地理院時報」74 1991 p21−32]

この製版図は1884年(明治17)から墨一色刷りのドイツ式の一色線号式図式として出版されています。測量原図の内枠正味寸法は縦25×横20センチメートルでしたが製版図は縦53×横40センチメートルと縦37×横46センチメートルの図が混在していました。迅速測図の一例を見ると、原図では表題は「茨城縣下總國西葛飾郡古河町」、「明治十七年一月」「第四拾號之四」などと地図枠外の製飾部にあります。印刷発行図の方は表題が「古河町」で「明治十七年測量」「古河及関宿近傍第十七號(第一軍管地方迅速測圖)」「参謀本部陸軍部測量局」とあります。いずれも二万分の一図で国土地理院所蔵のものですが写真は縮小しています。

迅速測図の製版図では「暈おう式」(うんおうしき「おう」は、「さんずいへん」に「翁」、「うんのうしき」「くんのうしき」とも読む)といい等高線に直角に、くさび形の「ケバ」を描き地形の起伏を表しました。急傾斜の所ほど線は太く短くなります。「ケバ」による山地の表現は西欧から伝えられたようですが江戸時代には柴田収蔵(しばた・しゅうぞう 1820〜1859、柴田は新發田とも表記)や松浦武四郎(1818〜1888)が類似の方法を採用していました。ただし柴田の場合は単に山地を表す記号として用いており山地の形状を表現したものではなさそうです。なお迅速測図では採用されていませんが地形の起伏を表すために一定の高度帯ごとに段階区分して異なった色か同色でも濃淡をつけ彩色する「段彩式」や地表にたいして一定方向から平行光線を照射したときの地表面の陰影を色の濃淡(ぼかし)で表す方式を「暈せん式」(うんせんしき「せん」は、「さんずいへん」に「宣」、ぼかし式とも)といいます。[大森八四郎:新版地形図の本 国際地学協会 1980 p7]

1876年(明治9)に着手された東京の五千分一の測図は一たん中断され1881年(明治14)に再開されています。測図は主として第一軍管地方二万分一迅速測図と並行し1883年(明治16)と翌年に行われフランス式図式の測量原図36面ができあがり最終的に製版図は1887年(明治20)に墨一色刷りのドイツ式の図式により出版されています。原図は1984年(昭和59)に復刻され日本地図センターから発行されています。この参謀本部陸軍部測量局による五千分一東京図とはべつに、おなじ五千分一東京図が内務省地理局により出版されています。1876年(明治9)から内務省地理寮よって三角測量がはじめられ1880年(明治13)に終了、1886年(明治19)〜1888年(明治21)内務省地理局で「五千分一実測図」として出版されたものです。両者の東京図は一見して同じようで、たとえば三角点も同じ位置が多く、内務省のものを参謀本部が踏襲しているようです。また内務省地理局の五千分一実測図には地形の起伏を「ケバ」で表しましたが参謀本部陸軍部測量局による五千分一東京図は等高線に似たフォームラインが入っています。

一方、1880年(明治13)から開始された二万分一迅速測図は一部が作成されただけで陸地測量部の発足2年後、1890年(明治23)には基本縮尺を五万分の一に変更しています。全国の五万分の一の地形図すべてが刊行されたのは1925年(大正14)になります。この間、地図作成は1880年(明治13)参謀本部「測地概測 小地測量ノ部」、1881年(明治14)陸軍文庫「兵要測量軌典 小地測量之部」、1900年(明治33)陸地測量部「地形測図方式」、1917年(大正6)陸地測量部「地形図図式詳解」(大正14年加除、昭和10年出版)などの規則にもとづいて行われました。

1884年(明治17)の地図課服務概則よれば内国図は二万分一のほか十万分一、二十万分一図も編輯図として作成することになっています。1887年(明治20)には「輯成二十万分一」図が公開、販売されています。

仮製地形図の作成 (京都の事例)

迅速測図(略して迅速図)が関東で測量され地図の発行がされていたのに対し関西では第四師管で准正式地形図の測図が実施されています。これはのちに「假製地形圖」(略して仮製図)と呼ばれているものです。その後あらたに関東地方では三角測量、水準測量による二万分の一の正式地形図の測図が開始されていますが、すでに迅速測図のある地域は後回しになりました。1894年(明治27)に日清戦争がはじまり作戦地図作成を優先したためと考えられます。したがって大正初期までは地形図は関東地方の二万分一迅速測図、関西地方の仮製地形図、正式図が混在することになります。

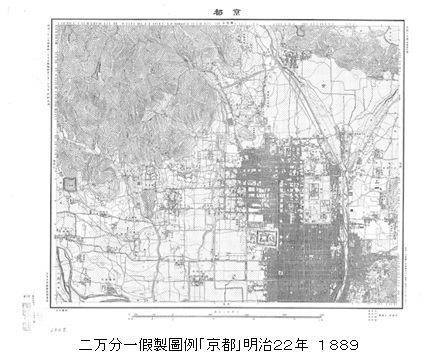

京都の場合、京都中心部(例として図名「京都」)について1889年(明治22)に測量されその結果、1892年(明治25)に「假製地形圖」が大日本陸地測量部として「出版」されています。その図幅は、北は鞍馬、大原までです。またこの時点ではまだ三角点は明示されていません。

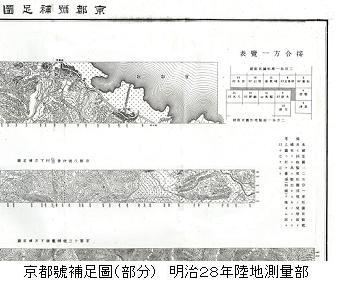

二万分一地形図はその後、正式に作成しなおされ京都中心部(例として図名「京都北部」)は1909年(明治42)に測量、1912年(大正1)に正式図として「発行」されています。このときはじめて△に中点の三角点記号があらわれ、さらに現行の地形図と同様に四隅に緯度経度が掲載されています。京都周辺が一度に同時期に発行された訳でなく当面は仮製地形図と正式図の共存がつづきました。ところが両図には図幅のズレが多少あり、たとえば假製図の「大原村」「鞍馬山」「細野村」などがそれぞれの北にあたる正式図の「伊香立村」「桟敷嶽」「周山村」などとの間で隙間ができピッタリつながりません。これを補充するため「京都號補足圖」という珍しい図面が1895年(明治28)に発行されています。

二万分一假製図や正式図は現在のような二万五千分一が完備されていなかった昭和中期までは一般に活用されたと思われます。これらの地形図はコピーならば、いまでも国土地理院から有料で入手することができます。1890年(明治23)には全国的に基本図の縮尺が五万分の一に改訂され現行地形図のもとができあがりました。

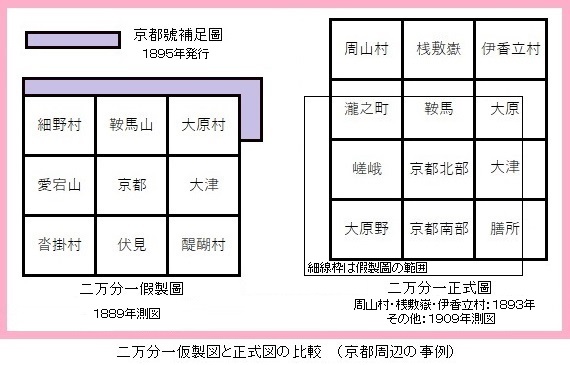

二万分一假製地形図
 1884〜1890年(明治17〜23)測図

 細野村  鞍馬山  大原村
 愛宕山   京都   大津
 沓掛村   伏見  醍醐村
 山崎村   淀   宇治

二万分一正式地形図
 1886〜1912年(明治19〜大正1)測図

 知井村  三國嶽   細川
 弓削村  黒田村  葛川村
 周山村  桟敷嶽 伊香立村
 瀧之町   鞍馬   大原
  嵯峨 京都北部   大津
 大原野 京都南部   膳所
  山崎   淀   宇治
