測量の発展と制度化 (明治後期〜第二次大戦)
第二次大戦までの時代背景

明治後期になると国家体制も充実し産業、軍事も拡大してきました。1894年(明治27)、朝鮮では、専制政治に対する農民の反乱が起こり朝鮮の要請で清国は鎮圧に出兵しました。これに対抗して日本も軍隊を派遣し日清両軍は衝突、日清戦争がはじまりました。日本は挙国一致で戦争にのぞみ、一方、清国は近代化に遅れ、国内の政治対立もはげしく、翌年、日本の圧倒的勝利で終結しました。日本は巨額の賠償金を得るとともに、遼東半島、台湾、澎湖諸島の植民地を得ました。のち、遼東半島はロシア・ドイツ・フランスの三国干渉により返還しています。

日清戦争後、欧米列強は清国に進出をはかりましたが、清国内では内政改革や外国人排斥の運動が激化し、義和団事変などが起こりました。列強は清国に出兵し暴動を鎮圧しましたが、ロシアはこの機会に満州を占領しました。これに対して1902年(明治35)、日本は日英同盟協約をむすび軍備を拡張し、ロシアに対して満州を日本の利益範囲外とするかわりに、朝鮮に対する支配権を認めさせようとしましたが、交渉は成立せず、1904年(明治37)に日露戦争がはじまりました。ロシアは国内で専制政治に対する反対運動が高まり十分な戦力は発揮できず、日本も激戦で多大の損害をうけたため、日本海海戦の勝利直後、米国のルーズベルト大統領に和平の仲介を求めました。1905年(明治36)、米国ポーツマスで日露講和条約が締結され、ロシアは日本に対して、朝鮮における日本の支配権の承認、旅順・大連の租借権、長春・旅順間の鉄道権益の譲渡、南樺太の割譲などを認めました。1910年(明治43)、日本は韓国併合条約により朝鮮を日本の領土とし、朝鮮総督府をおいて植民地支配をはじめました。

明治維新後、近代的な産業が興りましたが、農業の近代化は遅れ、産業の振興も軽工業にくらべ重工業は遅れていました。しかし日清・日露戦争以降、軍備の増強や鉄道建設のため鉄の需要は急増し、政府が官営の八幡製鉄所を建設するなど、重工業が発展しました。一方、足尾銅山の鉱毒事件など公害問題も発生してきました。

明治後期からは日清・日露戦争をはじめ、戦争の連続でしたが、これらの戦争には測量が必然的に実施され、ぼう大な測量により広範囲にわたる地図が作成されました。測量分野でのあらましは、つぎのとおりです。

1888年(明治21)、陸地測量部が発足し参謀本部陸軍部測量局は廃止、三角科、地形科、製図科、修技所が設置されました。これにより測量業務は陸地測量部に統一、初代部長は工兵大佐小菅智淵(こすげ・ともひろ 1832〜1888)でした。本格的な三角測量と水準測量が全国で行われ正確な地形図が作成されました。陸地測量部は第二次大戦終結の1945年(昭和20)まで継続します。陸地測量部條例、陸地測量標條例、陸地測量官官制、陸地測量官任用規則なども制定され、1901年(明治34)には三角測量法式草案の内規も整備されました。

1891年(明治24)、東京三宅坂の参謀本部構内に日本水準原点が設置され翌年、東京麻布の東京天文台に日本経緯度原点が設置されました。この時点で一等三角測量はかなり進展していましたが、本格的な二、三等三角測量も開始されています。1902年(明治35)、北海道でも一等三角観測作業が開始されました。北海道は1873年(明治6年)から開拓使により測量が行われていましたが、陸地測量部の全国統一した方法により根本的にやり直しされました。

1906年(明治39)、日露戦争後の樺太国境画定が行われ翌年までつづき、陸地測量部が大きな役割を果たしました。同年、沖縄、翌年には朝鮮半島の測量が開始されています。1911年(明治44)には沖縄で基線測量が行われています。三角測量は北海道、沖縄をのぞき明治末期にはほとんど完成、また外地の測量は日清、日露戦争を契機として広範囲に実施されてきました。

測量標石については測量標規則が制定され、測量標の保護がはかられ、陸地測量標條例と標石の形状などを定めた陸地測量標條例施行細則は1949年(昭和24)まで存続、1896年(明治29)、三角点の材質を小豆島産の花崗岩に統一、1900年(明治33)には一等三角点に下方盤石の埋設が開始されました。1902年(明治35)、測量標保護について各府県に訓令が出されています。地図については1889年(明治22)になって江戸時代の「伊能図」、「天保図」をもとに輯成二十万分一図の作成が開始されました。1895年(明治28)、これまで編集図、仮製図といわれた二万分一地形図にかわり五万分一地形図、また1910年(明治43)には二万五千分一地形図の作成が開始されました。

1911年(明治44)、中国では辛亥(しんがい)革命がおこり、翌年には中華民国が成立し清国は滅亡しました。1917年(大正6)にはロシア革命がおこり世界初の社会主義政権であるソヴィエトが誕生しロシア帝国は滅亡しました。1914年(大正3)から4年間にわたり第一次世界大戦がありました。日本は、この機に東アジアの勢力拡大をねらい、ドイツに宣戦し山東半島の青島(チンタオ)や南洋諸島を占領しました。また戦後にはシベリアに取り残された連合軍側軍隊の救出を理由に、シベリア・沿海州・北満州に出兵し、ソビエト政権の拡大を防ごうとしましたが、成果をあげることなく撤退しました。1922年(大正9)には関東大震災が発生し東京・横浜の下町は壊滅し多くの被災者がでました。大震災を契機に、1927年(昭和2)には銀行の不良貸付が表面化し金融恐慌がおこり、その結果、中小銀行は大銀行に統合され、大銀行を中核とした大財閥は産業部門を傘下にし経済界を支配するようになりました。

大正年間は世界的に国際協調の機運が高まり、日本は1925年(大正14)にロシア革命以来、はじめてソヴィエト連邦と国交を正常化し、また中国に対しては外交交渉によって権益をまもっていく政策をとりました。しかし昭和にはいると協調外交はゆきづまり、軍部が台頭し1931年(昭和6)には満州事変がはじまり関東軍により満州全土が占領され、翌年には満州国が建国されます。ひきつづき1941年(昭和16)から第二次世界大戦がはじまりました。初期の戦局は日本が優勢でしたが、次第に悪化し、1945年(昭和20)の米国による原子爆弾投下、ソ連の対日宣戦を契機に、日本は降伏しました。

1913年(大正2)、全国の一等三角測量、一等水準測量は終了し、その成果は「明治成果」と呼ばれます。ひきつづいて1915年(大正4)、国後島、択捉島などの北方諸島で一等三角測量の実施、1918年(大正7)、日本経緯度原点の経度が改正され測量成果が修正されました。1920年(大正9)、第一次大戦後、日本の委任統治領になった南洋諸島の測量開始、1923年(大正12)には関東大地震が発生し応急測図と被害調査に着手しました。1924年(大正13)、マドリッドの万国測地会議で国際回転楕円体が決定されヘイフォードの計算結果が採用されましたが、日本は従来どおりベッセルの回転楕円体によりました。1925年(大正14)には全国五万分一地形図刊行が完了、第二次大戦直後まで「参謀本部の地図」、「陸測の五万」などと呼ばれていました。

1931年(昭和6)、満州事変が勃発し、満州の測量が開始され、戦時色が濃くなった1937年(昭和12)には国土防衛上秘密保持を要する土地建物などは地図上で偽装改描され、1941年(昭和16)には地図販売は停止されています。同年、陸地測量部三角、地形、製図科は廃止され総務と第一〜三課設置、修技所は教育部に改称、陸地測量師、陸地測量手をそれぞれ陸軍技師、陸軍技手に改称されました。1944年(昭和19)、陸地測量部は松本市西南の波田村(現波田町)へ疎開、1945年(昭和20)三宅坂庁舎は空襲により焼失、終戦とともに陸地測量部は廃止され、内務省地理調査所が発足しました。

陸地測量部の測量

陸地測量部の発足

1888年(明治21)陸地測量部條例(勅令第25號 明治21年5月12日)により陸地測量部が発足し内務省地理局と参謀本部陸軍部測量局で行われていた測量業務はすべて陸地測量部に統一されました。陸地測量部は参謀本部長の隷下の独立官庁であり参謀本部の外局としての位置づけです。初代部長は工兵大佐、小菅智淵(こすげ・ともひろ 1832〜1888)でした。小菅はこの年、病没し、後任は工兵大佐、山内通義(やまのうち・みちよし 1850〜1912)になります。この年は市制、町村制の公布された年でもありました。陸地測量部によって本格的な全国の三角測量と水準測量が行われ正確な地形図が作成されましたが、発足時には参謀本部測量局など以前の組織による測量、また内務省地理局による全国測量の業績があり経験豊富な技術者も配属されていました。部内の職制は三角科(科長工兵少佐、田坂虎之介)、地形科(科長工兵少佐、関大之)、製図科(科長心得工兵大尉、早川省義)、のほか修技所が設置され、三角科は三角測量を主とした広範囲の大地測量を担当、地形科は三角測量後の内部の詳細な地形や地物を測量しました。修技所は第二次大戦中、教育部に改称されています。陸地測量部は第二次大戦終結の1945年(昭和20)まで継続しました。測量標については測量標規則(勅令第58号 明治21年7月23日)が制定され測量標の保護が規定されました。三角点など測量標識についての法令としては、はじめてのものです。

1889年(明治22)陸地測量官官制(勅令第34号 明治22年3月14日)、陸地測量官任用規則(勅令第35号 日付同前)が制定され、陸地測量官として奏任官の陸地測量師と判任官の陸地測量手を置くこと、陸地測量師は修技所で2年以上の高等の学科を修業、卒業したもの、陸地測量手は修技所生徒を卒業したものとされました。奏任官は明治憲法下で三等から八等の高等官で、判任官はそれ以下の下級官吏とされていました。

1890年(明治23)陸地測量標條例(法律第23号 明治23年3月26日)、同施行細則(省令第12号 明治23年4月17日)が制定され測量標の設置や保守、測量の実施について権限が明らかになりました。全国測量計画は、これまで縮尺二万分一図を基本図として進められてきましたが、経費節約と早期完成を期して縮尺は五万分一に改められました。また10年に1回、修正作業を行うことも明らかにされました。

1891年(明治24)に串本、高神、深堀、外浦、輪島、鮎川の験潮場が設置され、それぞれ験潮儀が置かれ、監守が観測しました。同年、東京三宅坂の参謀本部前庭に標高の基準となる日本水準原点が完成しました。つづいて1892年(明治25)、麻布の旧東京天文台にある子午環中心に日本経緯度原点が設置されました。明治後期は国家予算の多くが軍事のためつかわれましたが、陸地測量部の予算は潤沢ではありませんでした。要員の確保や樹木伐採補償にも苦労され、当時の新聞にも掲載されています。

「測量部事業の妨害 目下從事しある陸地測量部事業の進行上地形の嶮悪風雨霜雪河川の横断森林の隠蔽等天然の妨害以外最も痛痒を感ずる者は各地方共高價の賃銀を支拂はざれば傭役人夫を得難く爲めに豫算外の經費を要すること及び測量上障害樹木の伐採に對し有權者の過當なる補償を要求する事の二點なりと云ふ」[東京朝日新聞:測量部事業の妨害 明治三十二年三月十二日 第四千五百五十七號 1899 p2]

1896年(明治29)、これまで三角点の標石は測量官各自が調達していましたが、品質、形状などを統一することになり小豆島産の花こう岩が採用されました。

1897年(明治30)頃から日本本土の防衛のため各地に要塞が築造されました。これまでの東京湾、紀淡海峡の由良、下関、対馬に加え鳴門、瀬戸内海の芸予、呉、長崎、佐世保、舞鶴、函館の建設がはじまり、要塞の地形突出部を結んだ要塞地帯線には要塞地帯標が設けられました。長崎や対馬、由良などにはいまも残存しています。日本全国の6分の1の面積を占める要塞地帯とその周辺の地図は秘密図として指定され、改描や非公開にされました。要塞地帯から10キロメートル内の測量や撮影などは、要塞司令部の許可を必要とすることとなり第二次大戦終結までつづき「陸軍秘密圖書取扱規則」、のちに「軍事機密圖及秘密圖取扱規則」で制約されました。

1902年(明治35)には一等三角測量が初めて北海道に及びました。1897年(明治30)から北海道での測量作業者には小銃と弾薬が貸与されています。

1904年(明治37)から1911年(明治44)の間、陸地測量部修技所は清国人留学生を毎年20人程度受け入れ、清国への測量技術移転が行われています。幾何学、三角法、製図などを習得し三角科、地形科、製図科で実習を行いました。1907年(明治40)には陸地測量師岩永義晴(いわなが・よしはる)が清国陸軍測絵学堂の教官として招聘されました。

1906年(明治39)、陸地測量師杉山正治(すぎやま・まさはる 1853〜1923)は1903年(明治36)から3年間のドイツ留学を終え帰国、三角科第一班長として「三角測量法式 草案」の改正などに尽力しました。

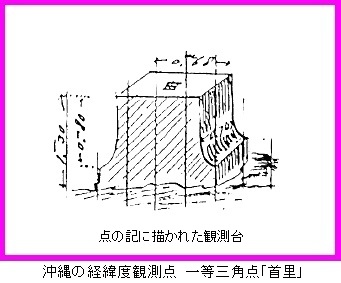

1907年(明治40)、沖縄ではじめて一等三角測量の選点が行われています。また北海道夕張岳に平面直角座標の原点である「北部原点」を設定し、北海道と樺太に適用しました。

1911年(明治44)、三角科は離島の三角測量についての方針を定めました。屋久島、奄美大島、沖縄は補点を利用して一等三角測量を行うこと、宮古島、八重山群島、小笠原は一等三角測量をしないこと、千島諸島は一等三角点を設置するが、二等三角観測により島嶼の連系を行うなどです。三角測量計画のため伊豆七島、小笠原島を視察した陸地測量師杉山正治の報告を参考にして定めたものです。[測量・地図百年史編集委員会:測量・地図百年史 日本測量協会 1970 p85]

明治末期の時点で三角測量は本州、四国、九州は終了し選点は台湾の西岸部はほとんど済み、観測櫓を建てる造標は南は西南諸島を終え、北は択捉、国後島に及んでいます。一等三角測量は西南諸島まで完成し二等三角測量と一等水準測量は北海道中部まで、三等三角測量と二等水準測量はようやく北海道に達しました。地形測量は東海、山陽、山陰、四国、九州が完了しています。

1923年(大正12)関東大震災後の復旧のため帝都復興院からの依頼で被災地の応急測図と被害調査に着手しました。帝都復興院は翌年、内務省の外局として設置された復興局に引き継がれています。1924年(大正13)、北海道の地形測量を最後に日本の基本測量が完了しました。

1925年(大正14)には全国の基本図、五万分一地形図刊行が完了し以降、「参謀本部の地図」、「陸測の五万」と呼ばれ軍事、行政、民間にも広く利用されることになります。全国の基本図は1890年(明治23)に五万分一にする方針が決まり、1895年(明治28)頃からはじめられた全国の地形図が刊行が、すべて完了するまで30年間かかかったことになります。日本本土の地形図はこのとき以来、一部をのぞき第二次世界大戦終結まで大規模な改訂は実施されませんでした。第一次世界大戦では西欧ではすでに航空(空中)測量を行っており、陸地測量部も技術移転をはかり大正後期には地上写真測量や航空機による空中写真測量も実施されています。1930年(昭和5)には一万分一空中写真測量図「東京西部」が発行されています。同年、陸地測量部は海軍、水路部の測量艦「満州」から南西諸島(トカラ列島、尖閣諸島)の写真測量を行っています。

1937年(昭和12)に公布、施行された軍機保護法(法律第72号)により同年6月から軍事施設、造船所、発電所、浄水場など国土防衛上、秘密を要する土地や建造物は地図上で空白にするほか、別の地物に置きかえたり、注記や記号のみ削除するなど、偽装改描がされることになりました。

1939年(昭和14)、陸地測量部は陸地測量部防諜規程(内規か)により地図の検閲と販売規制を強化しました。地図の出版は株式会社が窓口になり特高(特別高等警察)の許可を得る必要がありました。1941年(昭和16)の第二次世界大戦勃発時には地図の販売は全面的に停止されました。

1941年(昭和16)、陸地測量部條例が改正され陸地測量部三角、地形、製図科廃止され総務課と第一〜三課が設置、修技所は教育部に改称、陸地測量師、陸地測量手をそれぞれ陸軍技師陸軍技手に改称されました。同年12月、日本と米英との開戦によって3年9ヶ月間におよぶ第二次世界大戦が勃発しました。日本では支那事変(日中戦争)を含め大東亜戦争と呼ばれました。

1944年(昭和19)4月、陸地測量部は空襲にそなえ杉並区和泉町の明治大学予科に疎開しました。同年ドイツから航空カメラやステレオプラニグラフ図化機を潜水艦で日本へ運び込まれました。この時期、全国の空中写真撮影も行われています。また兵要図の需要が急がれたため地図の印刷を大日本印刷、凸版印刷など民間4社にも外注しました。

1945年(昭和20)5月、陸地測量部全機関が松本市郊外へ疎開しました。このとき陸地測量部は総員1000名を超えており分散疎開し、波田(はた、現波田町)、梓、塩尻、温明の各国民学校などが作業場にあてられました。しかし疎開先で作成された多くの外邦図なども戦地へ輸送することもできず、ほとんどが無駄になってしまいました。同年同月、疎開の資材が新宿駅で空襲のため貨車ごと炎上し多数の資料が失われ、陸地測量部三宅坂旧庁舎も空襲により焼失し、地図原版などが焼失しました。同時期、戦局の悪化にともないは本土決戦に備えたマルタ作業地図ともいわれる作戦図「陸海作戦用図」が作成されています。北海道から九州の太平洋岸の一部に限られ距離方眼や水深線が描かれた3色刷りの五万分一図です。これも用いられたことはありませんでした。終戦とともに陸地測量部は廃止されました。陸地測量部発足後、第二次大戦終結までの間400名もの殉職者がでていますが、ほとんどが外地での測量作業中であったといわれています。

陸地測量部が松本市郊外の波田国民学校へ疎開したときに、東京から移設された時計が松本市時計博物館に保管されています。もともと三宅坂庁舎の正面玄関に設置されていました。英国ラッセル社(Russell and Sons)製のもので高さは約2メートルあります。終戦時に同校へ寄贈されたものです。文字盤の外周は分針、文字盤の上方は秒針、下方は時針になっています。

外邦の測量

陸地測量部の事業の重点は将来予想される戦場の測量と地図作成でした。国内のみならず朝鮮半島、台湾、中国大陸などの外地の測量も偵察を兼ねて行っており日清、日露両戦争の機会に日本の本土以外の「外邦図」が多数作成されています。外邦図はかつて日本が領有した朝鮮、台湾、樺太などの地図を含め日本の本土以外すべてを地図とされています。

初期の朝鮮半島や満州での測量はロシア軍などと競合する場合もありました。また陸地測量部だけでなく、戦時中、現地部隊の測量による作戦図、敵軍から入手した地図や現地の行政機関の土地調査事業による地籍図などが活用されました。陸軍が秘密裏に行った測量も多く、反日感情から測量要員が殺傷されたこともあります。測量方法は平板測量が主でしたが、携帯可能な簡易な測量機器や歩測、目算でも行われました。江戸時代の伊能忠敬のように方向と距離だけ野帳に記入し、宿舎で図面を作成することもあったようです。

三角測量や水準測量による本格的な測量は明治後期以降、日本が実質統治しはじめた地域からはじまりました。陸軍による外邦の秘密測量は当事国との間で紛争が絶えませんでした、そのため測量を推進する陸軍と国交や対日感情を重視する外務省とも対立する事が多かったようです。外邦測量については全般にわたり、つぎの文献などを参考にしました。[小林茂:外邦図 中公新書 2011]、[竹内正浩:地図で読み解く日本の戦争 ちくま新書 2013]、[参謀本部北支那方面軍司令部(小林茂解説):外邦測量沿革史草稿 復刻版 不二出版 2008]、[藤原彰編(高木菊三郎著か):外邦兵要整備史 不二出版 1992]

1894年(明治27)8月、朝鮮半島の支配をめぐって朝鮮での日本、清国の衝突が拡大し日清戦争が開戦されました。陸地測量部では「秘密圖取扱規定」が定められ軍事施設のある地域の地図を秘密図とし外邦図は一層、厳しく管理されました。同年10月に陸地測量部長工兵大佐藤井包聡(ふじい・かねすけ 1850〜1925)の提案により臨時測図部が編成され、翌年2月には300人ほどが戦地へ出発し清国内の占領地を測量しています。臨時測図部では陸地測量部だけの要員では不足するため、1871年(明治4)に開設された順天求合社などから雇員を採用しました。1895年(明治28)4月、日清講和条約が下関で締結され日清戦争は終結し、同年8月までに日本軍は清国領から撤退しました。臨時測図部も遼東半島の測量を中断し同年6月には解散されました。しかし同年9月にはふたたび臨時測図部が編成され、朝鮮へ派遣されています。そのころ朝鮮では親日派と親露派が対立し不穏な動きがあり日本の臨時測図部も、その影響をうけ雇員数名が殺害されました。翌1896年(明治29)には陸地測量部は朝鮮国内の測量から撤退し人員は台湾へ派遣しました。日清戦争の開戦後、1897年(明治30)頃まで、陸地測量部は戦地の測量、測図に専念し国内の作業はほとんど中断されています。

日清戦争以前の1885年(明治18)頃からロシアは朝鮮各地で、さらに満州の一部でも測量、地図を作成していました。1896年(明治29)6月に露清間で東清鉄道敷設が合意され、ロシアは鉄道予定地周辺の本格的な地図作成に乗り出し哈爾浜(ハルピン)を基準にして、天測も含め正確な測量を実施しました。当時、哈爾浜の洗濯屋であった日本の諜報員、石光真清(いしみつ・まきよ 1868〜1942)はつぎのように述べています。

「条約の調印とともにロシアは測量技師を主体として、これに地質、天文、地理その他の専門技術者を参加させ、(中略)測量隊十隊を編成、予定線路を中心に重要地点に派遣した。(中略)後に警察署の建てられた辺りに上陸して天幕を張り大楡(にれ)樹の頂上高く三色旗を翻して、これを元標として測量を開始した。」[石光真清:曠野の花 竜星閣 1958 p164−165、上文の「条約」は東清鉄道敷設に関する露清密約、「元標」は鉄道測量の起点]

1898年(明治31)ドイツが山東半島の膠州湾を租借、ロシアは遼東半島先端を租借しました。1900年(明治33)には列強の国々の中国進出を阻止しようとした義和団の反乱を列強側が鎮圧した北清事変が起こっています。陸地測量部は戦時体制になり現地で測量を行い、兵要地図を作成しています。1903年(明治36)日露間の情勢が険悪になり、戦争にそなえ朝鮮の北部、鴨緑江はじめ満州との隣接地帯の詳細な測量が行われました。

1897年(明治30)、日清戦争終結後、日本が台湾を統治するために設置された台湾総督府では臨時土地調査局を設置し測量を開始しました。この年、台湾の最高峰モリソン山を明治天皇の命名により「新高山」(にいたかやま)と改称されました。臨時土地調査局では地籍調査のため台中に原点設置、基準点は主三角点(内地二等三角点相当)、次三角点(内地三等三角点相当)、図根点(内地四等三角点相当)、主水準点、次水準点が設置され三角測量も行われましたが、1906年(明治39)以降、陸地測量部により一等三角測量、水準測量をはじめ本格的な測量が行われました。

1904年(明治37)、日本とロシアが満州・朝鮮の制覇を争った日露戦争が始まり同年4月には鴨緑江の渡河戦があり、日本軍はロシア軍から精度の高い満州南部の地図を鹵獲(ろかく、奪うこと)し早速、陸地測量部で編集され現地の部隊に配布されました。同年5月に参謀総長、大山巌(おおやま・いわお 1842〜1916、元帥陸軍大将)から敵軍の地図を入手した機会に、つぎの訓示がありました。

「地圖は運籌ノ基礎ニシテ作戰上必須ノ利器タルコト復タ喋々ヲ待タス而シテ我陸軍ノ之ヲ製スルヤ數年ノ勞力ト巨大ノ費用ヲ要シタルコト殆ント想像ノ及ハサル所ニ在リ殊ニ満洲方面ニ係ルモノハ更ニ種々ノ苦計ヲ以テ完成シ得タルモノトス乃チ之ヲ貴重シテ決シテ敵手ニ委セサランコトヲ圖ラサルヘカラス」(以下略)[陸地測量部:陸地測量部沿革誌 1922 p184−186]

運籌(うんちゅう)は策略のことです。戦地における地図を重要視していたことがわかります。陸地測量部では日清戦争のときと同様に、臨時測図部が編成され主として地形科員が従事し、また順天堂求合社からも要員を補い300人程度で構成されました。しかし臨時測図部は日清戦争時についで第二次臨時測図部と呼ばれることもあります。現地ではロシア軍や馬賊などにも狙われ、かなりの危険をともないました。しかし実戦部隊は地図不足に悩み、ロシアから鹵獲した地図は精度が高く役立ったようです。日露戦争末期には遼東半島で従事していた測図班が樺太に派遣され樺太全島の測量を開始しています。

1905年(明治38)9月、ポーツマスで講和条約が締結され1875年(明治8)の樺太・千島交換条約により樺太全島がロシア領になっていましたが、北緯50度以南を日本が領有することになりました。1906年(明治39)から1908年(明治41)にかけて天文測量による日露両国の国境画定作業がおこなわれました。またロシアが租借していた遼東半島は日本が権益を得ることとなり、1906年(明治39)には南満州鉄道株式会社(満鉄)を設立し鉄道建設を進めました。

日露停戦後も臨時測図部は朝鮮北部と満州で測量をつづけましたが、治安不安定のなか測量隊員が殺害された事件などで活動が困難になり要員は1906年(明治39)末までに帰還しました。しかし臨時測図部の組織は存続され秘密の外邦測量を行う恒常的な組織になりました。翌年4月には朝鮮北部、満州の測量に450人が派遣されています。戦争が終結してからのことで他国の領土の非公式な測量(盗測とも)であったため秘密裏におこなわれましたが、現地人や馬賊の襲撃に遭遇し殉職者も多数でました。一方ロシアも北満州の測量は継続しました。1912年(大正1)には辛亥革命により孫文を臨時大総統とした中華民国臨時政府が南京に成立し清国は滅亡しました。この時点で北京には北洋軍閥政府が存続していました。反日感情は依然として強く正確な測量が困難になったことから1913年(大正2)3月に臨時測図部は解散し、ごくわずかな人員が支那派遣軍附として秘密裏に中国各地の測量に従事しました。

1910年(明治43)、日韓併合条約により韓国は日本に併合され、朝鮮の名称になります。朝鮮総督府が設置され臨時土地調査局が発足します。広大な地域に基線13ヶ所、大三角本点、同補点(ともに内地二等三角点相当)、大三角点(内地三等三角点相当)などが設置され、1915(大正4)までの6年間に測量を終り、五万分一地形図も1918年(大正7)には完了しています。陸地測量部からも多数の技術者が出向して測量の指導と実施にあたりました。一等三角測量と水準測量は1935年(昭和10)以降になりますが、1943年(昭和18)には戦局の激化により中止されます。水準原点は朝鮮総督府により1933年(昭和8)に永興湾要塞司令部内に設置され元山水準原点と称されました。元山は現在の北朝鮮東海岸になります。

1914年(大正3)第一次世界大戦が勃発し1918年(大正7)まで継続します。日本は日英同盟があったため対独宣戦を行いドイツが実質統治していた膠州湾と南洋諸島が戦場になり前者は陸軍、後者は海軍が参戦しました。陸軍では膠州湾の南東端、チンタオ(青島)にある青島派遣軍司令部に臨時測図部が編成されています。青島は1914年(大正3)11月に陥落し翌年、臨時測図部は支那駐屯軍土地調査班と名称を変え満州北部国境地帯の測量を行っています。

1917年(大正6)、ロシア帝国は革命により消滅しソビエト政権が樹立されました。翌年にはロシア革命を主導したボリシェビキ打倒をめざしシベリアに孤立したチェコ軍を救出する名目で連合軍とともに日本軍はシベリア出兵を行い、陸地測量部は臨時第一測図部をウラジオストクへ、臨時第二測図部をシベリアのチタへ派遣し測量を行いました。ロシアから鹵獲した地図が精密で優れており、日本側の測量を中止、変更した場合もあり翌年、臨時第一測図部は解散しました。西伯利亜(シベリア)における鹵獲地図授受(紛失か)に関する嫌疑ということで軍法会議に拘引された陸地測量手もいました。1920年(大正9)1月には連合軍の撤退が決定されましたが、日本軍は残留し、アムール河(黒龍江)下流のニコライエフスク(尼港)では過激派により日本人700人が殺害される尼港事件が起こりました。同年3月、臨時第二測図部は解散しロシア領の樺太北部と沿海州の測量を実施しました。日露戦争後の日本では「樺太」の表現は樺太南部を意味することが多く、これに対して樺太北部は薩哈嗹(サガレン)と呼ぶこともありました。この時点には、すでにロシアによって樺太北部と沿海州の測量は、ある程度行われており、陸地測量部はロシアの作成した地図を編集して五十万分一「露領薩哈連地図」(1907−1910年測量)を秘図として刊行しています。1920年(大正9)には支那駐屯軍に外邦測量作業部が組織され黄河流域の測量を実施、翌年には満州と朝鮮の国境地域にある間島(かんとう)地方の測量が実施されています。間島では朝鮮からの移住者も多く当時の中華民国と日本との領有権が争われました。

全国の一等三角測量、一等水準測量が大正はじめに終了しましたが、樺太千島は未完の状態でした。これらの北方領土の陸地測量部による測量については、1912年(明治45)に千島北端の占守(シュムシュ)島から始められ逐次南下して実施されました。当初は平板測量で行われ、人員、機材は軍艦を利用して輸送されました。1913年(大正2)に千島の択捉(エトロフ)島に択捉基線が設定され、1915年(大正4)に国後島、択捉島までの千島三角網が測量され、一等三角網については択捉島より先は打ち切られました。1917年(大正6)には海軍の水路部が松輪島で天測による経緯度を求めいます。[陸地測量部:陸地測量部沿革誌 1922 p307]

1922年(大正11)から翌年にかけ、樺太と北海道の三角網が連係され、南樺太には大谷基線が設定されました。樺太・北海道の連係は北海道側は宗谷山、崑射峰(のしゃぶ)、礼文島、樺太側は海馬島、稲穂山の計5ヶ所の一等三角点で測量されました。平均距離は73キロメートル、最長は100キロメートルありました。海上での視通は濃霧のため困難を極めました。また大谷基線、全長約5キロメートルの測量では川北山の一等三角点で山火事のため機材を焼失し、作業員はいったん帰京しました。さらに1926年(大正15)に南樺太最北の敷香(しすか)に敷香基線(第二基線)が設定され、大正末期から昭和初期にかけて宗豊三角網、ついで豊敷三角網、最後は国境三角網が測量されています。南樺太の一等三角測量は1932年(昭和7)に終了しましたが、二等以下も含め、すべての測量は1942年(昭和17)頃には一応終了したものと思われます。[陸地測量部:陸地測量部年報抄録 p10]

第一次大戦後、1920年(大正9)のベルサイユ条約発効で国際連盟によって日本の委任統治領になった南洋諸島は南洋庁が設けられ統治されましたが、測量もこの時期から開始されています。すでに海軍の水路部も海域の測量を実施していましたが、広大な島嶼もあることから、陸地測量部が実施しパラオ列島、ポナペ島、マーシャル諸島、カロリン諸島、サイパン島、ギルバート諸島などの地形図が作成されています。

1927年(昭和2)4月、中国国民党は南京に国民政府を設立し蒋介石を総司令とする国民革命軍と日本軍との武力衝突が山東省でありました。陸地測量部は測量隊を編成して現地へ派遣し、このとき空中写真測量も行われています。これより先、1912年(明治45)の辛亥革命により成立した中華民国は、中国国民党と中国共産党の間に結ばれた国共合作など複雑な変遷がありました。中華民国の指導者であった孫文は1925年(大正14)に死去しています。

満州の租借地と鉄道を守るため駐屯させた守備隊のことを「関東軍」と呼ばれ、関東軍司令部は旅順に置かれましたが、1932年(昭和7)、満州事変後に満州国の首都、新京(現在の長春)に移転しました。正式発足は1919年(大正8)ですが、それ以前の関東都督府陸軍部が前身となります。関東軍の「関東」はもともと清朝による呼称で万里の長城の山海関から東の奉天、吉林、黒竜江の各省を指します。

中国では第一次大戦後のベルサイユ条約に反対する大衆による五・四運動が起こり反日の機運が高まってきました。日本の権益であった満鉄にたいして奉天の軍閥、張作霖は満鉄併行線の建設をはじめましたが、張作霖は蒋介石の北伐に敗れ、1928年(昭和3)6月、列車で北へ向かおうとしたとき、大日本帝国陸軍の構成組織である関東軍の謀略によりその列車が奉天駅近傍で爆破されます。張作霖のあとを継いだ張学良は一層、日本の排斥を強めました。翌年には世界恐慌が発生しています。1931年(昭和6)9月、奉天郊外の柳条湖付近で満鉄が爆破されます。じつは関東軍の計略によるものでしたが、張学良の軍による仕業とし関東軍は報復、これが満州事変のはじまりとなります。この直後に関東軍は奉天にあった中華民国の東三省陸地測量総局から大量の地図を押収しました。満州事変は関東軍の圧倒的な勝利により満洲全土を関東軍の支配下に置くことになりました。

1932年(昭和7)満州国が建国され首都は新京特別市(現、長春)になります。満州国は満州事変後、日本によって形式的に独立した国家で、中国の東北三省と東部内蒙古(熱河省)によって構成され、首都は新京でした。この年、上海で日中の武力衝突、上海事変がありましたが、このとき陸地測量部は空中写真測量を行っています。

満州事変の前後から日本国内の測量が一段落したことと、世界情勢を勘案して陸地測量部の事業は朝鮮、台湾、樺太、満州など外地の本格的な測量へ向けられることになりました。これまでは主として戦地の平板測量でしたが、三角測量により広範囲の正確な測量にとりかかりました。満州国だけでも日本本土の3倍の広さの面積があり、測量は満州国政府委託という形で、1933年(昭和8)に陸地測量部と陸軍の現役軍人が派遣され翌年には関東軍測量隊が編成されました。日本の三角網は東京原点から出発して全国に広がりましたが、朝鮮半島の三角網とも連系され朝鮮は東京系の座標になっています。しかし満州では日本によって新京郊外の歓喜嶺(南嶺)に新京原点がおかれ、基線も1945年(昭和20)までに20ヶ所設定され、三角測量が行われました。

当然、双方の経緯度の差がでてしまい、国境の鴨緑江の川幅が実際より数百メートル広く描かれました。原点の経緯度測量は東京天文台の宮地政司技師、三角測量は武藤勝彦陸地測量師などにより行われました。三角測量は日本国内で実施された三角網で全域を覆うという方法でなく、延長250キロメートル程度の三角鎖を主要ルートに沿って多数設け、これらを連系して全域を覆うという経済的にも技術的にも有利な方法が採用されました。三角鎖は24ヶ所、一等三角点は520点設置されています。また水準原点は新京中心の大同広場に、験潮場は葫蘆島(ころとう)に設置されました。[鈴木弘道:山の高さ 日本測量協会 1993 p242] 、[陸地測量部:満州國經緯度原點「地図」1943.3 頁なし]、[測量・地図百年史編集委員会:測量・地図百年史 日本測量協会 1970 p466−471]

1932年(昭和7)に発足した満州航空株式会社は翌年、関東軍の命により奉天に写真処を置き空中写真測量を開始し後年にはソビエト国内のバイカル湖あたりまで撮影をしています。1934年(昭和9)から第二次大戦終結までに関東軍測量隊は満州国測量局とともに満州国全体の五万分一地形図を作成しました。

1937年(昭和12)7月、北京(当時、名称は北京から北平になっていました)郊外の盧溝橋での日中の武力衝突をきっかけに支那事変(日中戦争)が始まり中国全土に戦線が拡大し日本軍は上海、南京、武漢などの主要都市を占拠しました。中支方面軍では野戦測量隊が編成され南京陥落の際は中華民国参謀本部陸地測量総局で、ほとんど中国全土の地図を押収しています。戦線が拡張するにつれ兵要地図(兵要地誌図とも呼ばれます)の需要が増え陸地測量部は多忙を極めました。

満州事変後の1935年(昭和10)頃、満州北部とモンゴル(外蒙古)の国境地帯に関東軍が進出し関東軍測量隊が行動するなど日ソ両国間で不穏な動きがふえ、1938年(昭和13)には東部の国境で日ソの大規模な武力衝突(張鼓峰事件)が起こっています。

朝鮮では1915年(大正4)までに朝鮮総督府により、日本内地の二等三角点に相当する「大三角点」の測量は完了していましたが、満州での測量の進展にともない、朝鮮の三角網を内地の一等三角点相当のものにして内地と朝鮮、満州の測地結合はかろうとしました。朝鮮では1937年(昭和12)に一等三角測量が開始され翌年には基線も設定されています。

1939年(昭和14)には満州とモンゴル(外蒙古)の国境線をめぐってノモンハン事件が起こりました。ノモハンは満州北東の大興安嶺の西側モンゴル高原、ハルハ河東方の地名です。実質的には満蒙両国の後ろ盾であった日ソの軍事衝突となり航空戦も含めた8ヶ月間の激しい戦いとなりました。関東軍測量隊から野戦測量隊が編成され現地で空中写真を図化するムルチプレックス図化機を用いて測図を行っています。停戦後「東郷・モロトフ協定」によりソ連赤軍の二十万分一地図上で満蒙国境の画定が行われ、その後、1941年(昭和16)まで満蒙両国確定委員により現地での測量と埋標が行われました。この際、モンゴル(外蒙)は500平方キロメートルの領土を失ったといわれています。かねて陸地測量部からも派遣された関東軍測量隊による三角網などの測量成果も利用し全長740キロメートルにおよぶ満蒙国境線のうち260キロメートルの国境線に標識の設定や測図が行われました。

国境線の末端と主要な屈折点17点には地中界標、地上界標、標柱で構成された主要国境標識を、中間点115点には地中界標と標柱で構成された中間国境標識が設置されました。地中界標は地下1.5メートルに中央に十字を刻した15センチメートル四方の盤石を設置し、地上界標の標石には満州側の面には「満州帝國」、側面は「康徳七年 界標第 號」(康徳八年という説もあり)、モンゴル側の面には「蒙古人民共和國」、側面は「蒙古人民共和國三十年」などと自国語の刻字があります。地上界標の標石は上辺20、底辺30、高さ40センチメートルの截頭方錐形になっており二段の台座の上に載せられました。石材は満州鉄嶺近郊産の花こう岩でした。全体の形状は日露戦争後の設置された樺太の日露国境標石に類似しています。[島田英常:地図は語る ノモンハンその28 「地図中心」日本地図センター 2011.12 p45]、[石田喜與司:帰らざるノモンハン 芙蓉書房 1985 p44−46、203]、[大森又吉:國境確定の話 「地図」陸地測量部 1943.6 p56(著者の大森は当時の国境確定委員会満州側代表部の補佐員)]

1939年(昭和14)、日本軍は仏印(フランス領インドシナ)に進駐しました。当時、仏印のフランス軍とタイ王国の間に国境紛争があり、これに日本軍が介入し国境確定のための測量を行っています。この間100基を越える界標の設置や国境付近の地図が作成されています。1942年(昭和17)、サイゴンで仏印、タイ、日本の三国の国境画定委員が議定書に調印して完了しました。

1941年(昭和16)第二次世界大戦開戦時点では戦地となる東南アジア、太平洋諸島についてはビルマ、マレー半島、北ボルネオ、スマトラ、セレベスなどの外邦図が発行されていましたが、日本独自の測量による地図のほか、各国で作成された地図も含め太平洋の島嶼、アジアから中近東にかけての地図までほぼ取得できていました。たとえばインド測量局作成のヒマラヤ奥地の地図まで陸地測量部で複製しています。開戦間際に他国の既製地図のみで複製、編集をして作戦用の地図としたこともありました。多くの「外邦図」は第二次大戦後、散逸しましたが、現在は国立国会図書館、東北大学、お茶の水女子大学、京都大学、大阪大学、陸上自衛隊中央情報隊などで保存されています。

1942年(昭和17)には陸地測量部は測量、製図技術者を野戦測量隊として戦地に派遣し、作戦のための測量、作戦地図、押収地図の編集などがされました。空中写真測量は関東軍の航空写真隊も参加しました。この年、戦域の外国地名の音訳表現が統一されたり、たとえばシンガポールを「昭南島」、グアム島を「大宮島」といったように日本名に改称されました。この年、関東軍測量隊は関東軍測量部に名称が変更され終戦までつづきました。

1943年(昭和18)の春から満州航空株式会社から派遣された「関東軍第一航空写真隊」が編成され、ニューブリテン島のラバウルを中心に写真測量を行っています。[長岡正利:満州航空株式会社−その栄光の事績 「測量」2006.12 p19]

陸地測量部員の現地作業

寺田寅彦の著作「天災と国防」には「地図を眺めて」という編があり初期の三角測量について陸地測量部の人たちがどのように苦労されたかが書かれています。代表的な高山の測量記録として劔岳の四等三角点も柴崎芳太郎測量手の名前とともに記載されています。台湾や千島も含まれており興味深いものです。

「その時(ベルリン留学中)に痛切に感じたことは日本の陸地測量部で地形圖製作に從事してゐる人たちの眞面目で忠實で物を誤魔化さない頼もしい精神の有難さであった。殆ど人跡未到な山の中の道のない所に道を求めあらゆる危険を冒しても一本の線にも偽りを描かないやうにといふその科學的日本魂のおかげであの信用出来る地形圖が仕上がるのである。そういう辛酸を嘗めた文化の貢献者がどこの誰かということは測量部員以外誰も知らない。[寺田寅彦:天災と国防 岩波新書 1938 p108−109 ]

寺田寅彦随筆集のなかの「小浅間」(東京朝日新聞 1935年9月 掲載)には浅間山の火山変動観測のため陸地測量部の人たちが水準測量や天測、重力測定を実施していることが描かれています。測夫の活躍とともに経験豊かな測夫の体験談を述べています。

「いちばん恐ろしかったのは奄美大島の中の無人の離れ島で台風に襲われたときであった。真夜中に荒波が岸をはい上がってテントの直前数メートルの所まで押し寄せたときは、もうひと波でさらわれるかと思った。そのときの印象がよほど強く深かったと見えて、それから長年月の後までも時々夢魔となって半夜の眠りを脅かしたそうである。 (中略) カラフトでは向こうの高みから熊に『どなられて』青くなって逃げだしたこともあるという。えらい大きな声をして二声『どなった』そうである。[小宮豊隆編:寺田寅彦随筆集 第五巻 小浅間 岩波文庫 1948 p219(東京朝日新聞 1935年9月 掲載)]

1939年(昭和14)に発行された「測地便覧」によると陸地測量部の武官の俸給は月額で少将で417円になっています。少将は現在の陸上自衛隊陸将補に相当すると思われますが、俸給についてはいろいろ条件があり比較はできません。大尉は138円、少尉は71円です。文官の俸給は月額で陸地測量師六級は152円、陸地測量手六級は75円です。また測夫四等は日額で1.4円です。陸地測量師、陸地測量手はそれぞれ一級から十一級まで、測夫は一等から八等まであり陸地測量師一級ともなれば中佐クラスの俸給になるようです。[陸地測量部三角科:測地便覧 昭和14年度版 陸地測量部 1939 p214]

測夫は非常務であり、これとはべつに明治中期には測手という職位もあり測夫より上位でしたが、これらの職位と適用時期などを明確にした文献は見当たりません。いずれにしても陸地測量師や陸地測量手の助手として実質的な活躍をされていました。1941年(昭和16)、陸地測量師、陸地測量手をそれぞれ陸軍技師陸軍技手に改称され、第二次大戦後は技官に、また測夫は測手と呼ばれるようになりました。

陸地測量部の歌

陸地測量の歌というのがあります。1943年(昭和18)堀内敬三の作詞、作曲で藤山一郎の歌で日本蓄音器(コロンビア)のレコードにもなっていました。その一部はつぎのとおりです。

(紹介文の一部)
「歌曲は行進調で而も合唱高唱に適し衝天の意気を以て高唱する所、歌曲は能く朔北の荒野に豺狼も畏縮し炎熱の大密林に虎鰐も潜逃せしむるであらう。」[堀内敬三:陸地測量の歌 略解 「地圖」 陸地測量部 1943.8 p42(この紹介記事は「鈴」のペンネーム(堀内とは別人)になっています)]

(歌詞の一部)
(第一章)
御稜威(みいづ)あまねく 八紘に 輝きわたる新世紀
皇軍きほき 征(ゆ)くきはみ 民族こぞり 起つところ
大地のすがた 明かに 顯(あら)はす使命 我は負ふ
(第二章)
千里の外に 戰ふも 地を知る将の 斷つよく
国土を興す 經綸も 地の利によりて 計は成る
一葉の地圖 輕からず 國運ここに かかるあり
(第五章)
我をつつしみ 實に則る 誠心(まごころ)凝りて 成せる圖に
科學の粋は あつまりて 百錬の技は きはまりぬ
ああ此の地圖ぞ 先哲の 偉勲をつぎし 成果なる
(第三、四、六章省略)
[堀内敬三:陸地測量の歌略解 「地圖」 陸地測量部 1943.8 p42−43]

「經綸」(けいりん)は国家を治めることです。全6章より成り立っていますが、時期が時期だけに軍事色のつよいものになっています。

「陸地測量の歌」の曲、右クリックでダウンロードできます。


陸地測量部の部内誌

陸地測量部三角科だけの部内研究会として、1902年(明治35)に発足した「三五會」というのがあり、会誌は「三五會誌」が1903年(明治36)の第1号のみで終刊していますが、ついで「三五會會報」として1906年(明治39)から1912年(明治45)の75号までほぼ毎月発行されています。会名は明治35年の創設と三角科を構成する五班に由来します。人事異動、出張先の「作業地通信」、提案から新技術解説まであります。たとえば1906年(明治39)7月28日に行われた児玉源太郎参謀総長の葬儀心得など厳粛なものから、当時の陸軍の悪習か地方の人たちを誹謗した作業地通信、提案として古い標旗を風呂敷代用にしてはとか、標石の頭部以外を削って軽くせよといった提案もあります。また当時「測図研究會記事」という雑誌もあったようです。これらの雑誌は、すべて陸地測量手であった川北朝鄰(かわきた・ともちか 1840〜1919)が発行責任者になっています。川北の退官後は余語久胤つづいて村山唯一、山口久喜が「三五會會報」の発行責任者になっています。

「三五會會報」の後続として陸地測量部の研究親睦会「三交會」により「三交會誌」が1913年(大正2)から1923年(大正12)まで発行されました。このほか陸地測量部の部内研究会誌としては1943年(昭和18)から1944年(昭和19)まで発行された「研究蒐録 地圖」があります。現在は国土地理院の退職者を主とした「三和会」があり毎年、会誌が発行され貴重な研究論文も掲載されています。
