剱岳の測量


剱岳の登攀と三角点

1907年(明治40)陸地測量手柴崎芳太郎(1876〜1938)、測夫生田信、同木山竹吉、案内人宇治長次郎などの測量隊が苦闘の末、北アルプスの剱岳に三等三角点を設置するため命がけで登攀し測旗を掲げました。しかし三角点標石は埋設できず測標だけの四等三角点の扱いになってしまいました。また当時、陸地測量部あげて初登頂と期待されていましたが頂上で古代の錫杖と鉄剣が発見され、すでに登頂されていたことが判明しました。発見された錫杖と鉄剣は現在、立山町芦峅寺の立山博物館にあります。

1909年(明治42)には吉田孫四郎一行が宇治長次郎の案内により登頂しました。その記録は同行の石崎光瑶が撮影した山頂の測標の写真とともに発表され、このなかで3年前の柴崎自身の登頂について疑問がもたれています。[吉田孫四郎:越中劒岳 「山岳」5年1號 日本山岳会 1910.3 p24−42]

これにたいして柴崎はつぎのように説明しています。

余偶た去る四十年、任を此の地境に得て、立山を測地の中央に措き半歳以上に亘り、其峰巒窮谷の際に棲遲せり、就中剣嶽は之れに登るの前、巳に其の四周を前後縦横に跋捗し、以て同山登捗の而かく難ならざるを判知せり、當時余の顧念する所は、唯測量の建標、及標石運搬の能否如何の一事にありしのみ、即ち測夫、生田に命じて、之が査察を爲さしめしを、登山の第一回とす、然るに果して地勢不可にして三等建標の布設を許さず然るに此の好地點を委棄して、空疎の儘に措かんか、我か測量の効果に多大の影響あるを以て、測量上の判定を下すべく、則ち第二回に測夫木山を率ひて、自ら登山し、以て四號三角點の建標を建設することに決定したり...[柴崎芳太郎:本誌五年の第一號所載剣嶽登山の記事に就いて「山岳」6年1號 日本山岳会 1911.5 p180]

また柴崎の登頂時に案内人であった宇治長次郎が登頂したかどうかについても当時の記録には明確にないため信仰上の理由で登っていないのではないかと後年、疑問がもたれました。このことは永久の謎になりそうです。[柴崎芳博:劔岳登頂をめぐって ある疑問点について 「山岳」75号 日本山岳会 1980 p166−181(著者は柴崎芳太郎の子息)][五十嶋一晃:剱岳をめぐる謎や疑問を追う 「山岳」103号 日本山岳会 2008 p101−131]

新田次郎の小説「劔岳 点の記」ではかなり忠実に再現されています。一回目の登頂は生田ほか、二回目で柴崎ということになっています。また宇治長次郎は二回とも登頂したことになっています。小説ですから事実にもとづかない創作部分や人名の改称も見受けられますがこの小説では明治時代の三角点の設置や測量、また陸地測量部の雰囲気もよくわかります。

雷に当って死んだ話、岩壁から落ちて死んだ話、雪渓を歩いていて雪の割れ目に落ちて死んだ話、熊落としの穴に落ちこんで死んだ話、そのほかいろいろあるが、一番多いのは嵐にあって凍えて死んだ話だ(中略)だがそのような測量隊の苦労話は誰も知らない。地図などというものは、山の中をごそごそ歩いている間に自然に出来てしまうものだぐらいにしか世間では理解していない[新田次郎:劔岳・点の記 文藝春秋 1977 p267]

新田の作品は映画化され2009年(平成21)6月に公開されました。監督・撮影は木村大作、柴崎芳太郎には浅野忠信、宇治長次郎には香川照之が、生田信(測夫)には松田龍平、柴崎葉津よ(芳太郎の妻)には宮崎あおいが出演され、原作者、新田次郎(本名は藤原 寛人ふじわら・ ひろと)の次男、藤原正彦さん(数学者)の夫人、美子さんやそのご子息たちも出演されています。映画では時間的な制約もあり小説と異なる点が多々あります。小説でも実記録でも登頂したのは撰点と造標の二回でしたが映画では一回になっています。また小説では山岳会が登頂したことは触れられていませんが映画では柴崎が登頂した数日後に小島烏水、岡野金次郎などが登頂しています。富山の製菓会社では映画化の機会に「劔岳 点の記」せんべいを発売しました。[中村昌洋:劔岳 点の記 オフィシャルガイドブック 扶桑社 2009]

剱岳の標高

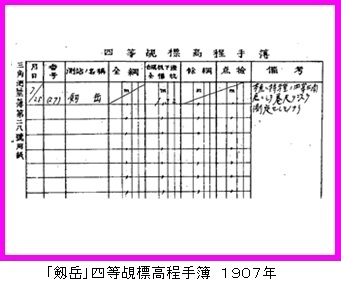

1907年(明治40)7月の陸地測量手柴崎芳太郎などによる測量は剱岳での観測はできず剱岳に設置した測標を二等三角点「大窓」5437−74−7901(白ハゲ)、三等三角点「西千人」5437−75−5201(南仙人山)、同「別山」5437−74−1801(剱御前)、同「気和平」5437−74−5701(早月尾根)、同「倉ノ助」5437−75−3301(黒部別山北峰)の周囲5点から視準して前方交会法により水平位置が求められています。また剱岳の標高は「西千人」と「倉ノ助」から高度角を測って2998.02メートルと算出しています。[国土地理院北陸地方測量部:柴崎芳太郎の測量成果 「地図中心」2007.6 日本地図センター 2007 p10][陸地測量部:明治四十年度測回三等三角網圖 測量掛柴崎芳太郎 冠字景 1907][陸地測量部:四等覘標高程手簿(剱岳)1907.7.28(柴崎測量手の自筆と思われる)]

剱岳の標高は五万分の一地形図「立山」に載っていますが最初に現れたのは1912年(大正1)測図、翌年発行の同地形図で2998メートルになっています。以降の修正測量では山の高さは改測しないことになっていますが1932年(昭和7)から1967年(昭和42)までに発行された同地形図では3003メートルで表されています。これは地上写真測量により計測されたものです。もともと標石のない標高点であり精度は期待できません。しかしその後の修正測量にもとづく同地形図の1970年(昭和45)発行以降では、もとに戻り2998メートルで表されています。これは航空写真と図化機による測定の結果です。また1970年(昭和45)には二万五千分の一地形図の基本測量があり、やはり2998メートルになっています。以上は、わたしの手持ちの地形図で調べました。[国土地理院:剱岳測量100年記念 山岳集成図 剱・立山 日本地図センター 2007]

剱岳の三角点は柴崎らによる測量登山100周年の記念行事の一環として2004年(平成16)8月に国土地理院により三等三角点「剱岳」5437−74−4901の標石が埋設されました。標石はわざわざ古い「三等」右書きのものが選ばれましたが盤石は近年使用される軽量盤石です。雷鳥沢までは地元の人たちによって人力で、山頂まではヘリコプターで運び上げられました。剱岳の山頂は岩石ばかりですから標石の埋設は容易ではありません。山頂にある祠の北東12メートルの地点で岩と岩の隙間に深さ1メートルほどの空間のある場所が予備調査で見つけられ、ここに盤石とその上に標石を設置して周囲を岩石で固める方法がとられました。山麓、芦峅寺にある建設会社のネパール人の石工さんが最後の石積みをしたそうです。[高橋敬市:剱岳に三角点設置 「山渓谷」 山と渓谷社 2004.10 p9][山田明:剱岳に三角点を 桂書房 2007 p108−138][国土地理院北陸地方測量部:「剱岳」三等三角点設置終わる 「国土地理院広報」 国土地理院 2004.10 p7−8]

その後の測量によって三角点位置での標高は2997.1メートルと国土地理院北陸地方測量部から発表されました。このとき新設の三等三角点「剱岳」5437−74−4901の標高を決定するのに隣接の既知点2点を使用しGPSで観測しました。既知点2点とは三等三角点「西千人」5437−75−5201(南仙人山)と同「別山」5437−74−1801(剱御前)です。当初は三等三角点「気和平」5437−74−5701(早月尾根)も候補にありましたが、その当時、標石が不明で使用されませんでした。2007年(平成19)現在では存在が確認されているそうです。剱岳直下のジオイド高は「日本のジオイド2000」によれば41.84メートルです。三角点直下のジオイド高は「日本のジオイド2000」のメッシュ・ファイルをもとにして、それぞれの三角点の座標値から補間計算により求めることができます。今回は山頂での重力測定は実施されずジオイド高の補正は行なわれませんでした。剱岳だけでなく周辺の山々の標高にも影響がおよび従来からのバランスが崩れるからです。さて2997.1メートルの計算手順は

(1)「西千人」と「別山」の既知標高値にそれぞれの三角点直下のジオイド高を加えGRS80からの楕円体高を算出、与点としました。「西千人」と「別山」の標高は明治時代の角観測で求められた値でありジオイドモデルの精度の影響を受けていません。

(2)「西千人」と「別山」の楕円体高を固定して三次元網平均計算で「剱岳」の楕円体高を計算し3038.91メートルを得ました。GPS測量の平均計算は地心直交座標系でおこなうのでXYZへの変換過程で各三角点の楕円体高を用いています。

(3){楕円体高}−{ジオイド高}={標高}の式に当てはめ 3038.91−41.84=2997.07 メートルとなります。

点間距離が5キロメートル程度の「剱岳」、「西千人」、「別山」のジオイド高の持つ誤差は同程度と考えられるので既知の「西千人」、「別山」の標高にジオイド高を加えて楕円体高を求めGPS測量によって得られた「剱岳」の楕円体高からジオイド高を引き標高を求めるという過程のなかでジオイド高の誤差は相殺されると考えられます。GPS測量とともに周辺の三角点から高度角と距離を測定し比較することも計画され「剱岳」にはトータルステーションを「別山」では経緯儀まで持ち上げられましたが当日、天候不順のためこの観測は取りやめになりました。

なおGRS80はGeodetic Reference System(測地基準系)1980のことで、わが国の測量の基準となる楕円体を表します。「日本のジオイド2000」は測量法にもとづき国土地理院が発表しているもので各地の重力観測データなどから得られたジオイド起伏をGRS80により補正をし2キロメートルメッシュに数値データ(ジオイド高メッシュ・ファイル)として記録されています。座標値で示された任意の位置でのジオイド高をこのファイルから補間計算により求めるソフトウェアも用意されています。

新設された三等三角点の位置は最高点ではありません。最高点は三角点から約12メートル、山頂にある祠西端の岩で2999メートルになっており新設三等三角点から水準測量により測定されました。また1907年(明治40)、柴崎はじめ陸地測量部による四等三角点の測標の位置は新設三等三角点と最高点間のほぼ中心で北よりになると推定されました。[上西勝也:剱岳の標高 「支部だより」 No.90 日本山岳会京都支部 2008.3 p1−4]
